Крышка головки цилиндра VDK для МТ, Днепр

Крышка головки цилиндра VDK для мотоцикла МТ, Днепр

Крышка устанавливается на головку цилиндра 4-тактного двигателя мотоцикла Днепр МТ объемом 650 см³. Она закрывает расположенный в головке клапанный механизм и образует наружную часть этого моторного узла. Деталь подходит для ремонта, при котором штатная крышка повреждена, деформирована, имеет проблемы в зоне крепления или больше не позволяет обеспечить нормальное уплотнение по месту соединения.

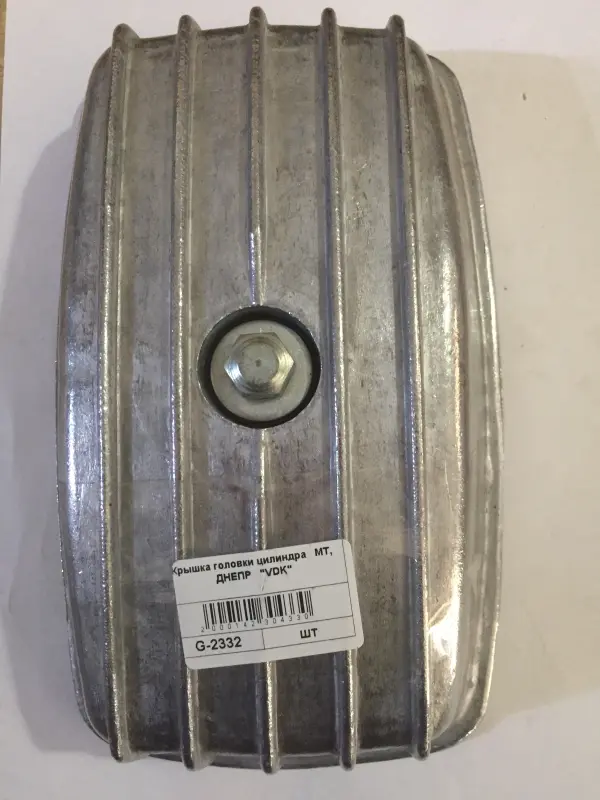

Конструкция выполнена в характерной для двигателя МТ форме: выпуклый корпус снабжен продольными наружными ребрами, а в центральной части находится крепежный узел. В руководстве по устройству двигателей МТ801 крышка показана вместе с осью коромысел, прокладкой и гайкой крепления. Поэтому при подборе необходимо рассматривать ее именно как крышку клапанного механизма, а не как головку цилиндра, поршень или деталь камеры сгорания.

Назначение детали

После установки крышка отделяет механизм коромысел и клапанов от внешней среды и закрывает верхнюю полость головки цилиндра. Соединение с головкой выполняется через отдельную прокладку. Состояние привалочного контура, крепежного места и прокладки влияет на плотность соединения: загрязнение, остатки старого уплотнения, перекос либо повреждение кромки могут стать причиной следов масла снаружи двигателя.

Замена требуется при трещинах корпуса, деформации прилегающего контура, повреждении центрального крепления или устойчивом подтекании, которое не устраняется установкой исправной прокладки. Перед заказом стоит убедиться, что масло появляется именно в месте соединения крышки с головкой. Иногда причиной служит изношенная либо неправильно установленная прокладка, поэтому состояние обеих деталей оценивают вместе.

Что проверить при выборе

• Модель двигателя. Деталь предназначена для 4-тактных 650-кубовых двигателей семейства Днепр МТ; совместимость с другими отечественными оппозитными мотоциклами нельзя определять только по внешнему сходству.
• Форму корпуса. Сравните общий контур, глубину, расположение продольных ребер и центрального крепежного места со снятой крышкой.
• Посадочный контур. Поверхность соединения должна соответствовать головке цилиндра и используемой прокладке по форме и расположению.
• Крепление. Проверьте тип и положение штатной гайки, шпильки и уплотняющих деталей. Крепеж должен совпадать с исполнением конкретной головки.
• Сторону установки. До монтажа сопоставьте деталь с крышкой нужного цилиндра и убедитесь, что она не конфликтует с соседними частями мотоцикла.

Подготовка и установка

Работу выполняют на остывшем двигателе. Снятую крышку и головку очищают в зоне соединения, после чего проверяют привалочные поверхности на забоины, трещины и заметную деформацию. Прокладку осматривают отдельно: затвердевшее, надорванное или потерявшее форму уплотнение повторно не используют. Если крепежные детали имеют поврежденную резьбу или деформацию, их также следует заменить подходящими по исполнению.

Крышку устанавливают без перекоса, не смещая прокладку относительно контура головки. Центральное крепление затягивают с усилием, предусмотренным руководством для конкретной модификации двигателя: чрезмерное усилие способно деформировать крышку или повредить крепеж, а недостаточное не обеспечит плотного прилегания. После сборки проверяют, не касается ли корпус соседних деталей, затем контролируют место соединения после первого запуска и прогрева.

Эта крышка подходит для восстановления штатной компоновки головки цилиндра МТ, Днепр. Для точного заказа ориентируйтесь на модель и объем двигателя, форму снятой детали, посадочный контур, центральное крепление и конфигурацию прокладки. Такой порядок подбора помогает исключить ошибку между внешне похожими крышками разных двигателей и модификаций.
