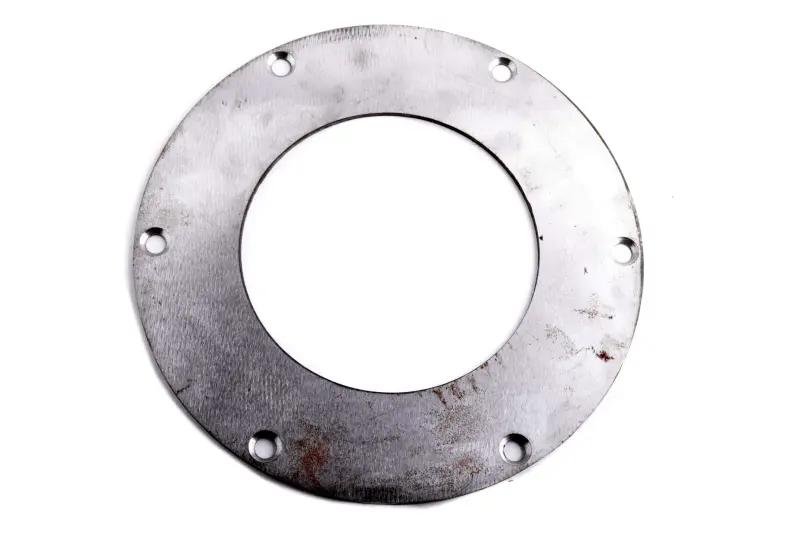

Упорный диск сцепления маховика МТ Днепр под потайные винты

Упорный диск сцепления маховика МТ Днепр

Упорный диск предназначен для сухого двухдискового сцепления мотоциклов МТ Днепр. Он относится к ведущей части механизма и устанавливается со стороны маховика вместе с нажимным, промежуточным и ведомыми дисками. Деталь замыкает собранный пакет сцепления и крепится к торцам пальцев маховика шестью винтами. Исполнение «под потай» означает, что крепеж устанавливается в углубленные посадочные места, соответствующие потайной форме головок.

Это не фрикционный диск с накладками и не сам маховик. Упорный диск представляет собой плоскую кольцевую деталь с большим центральным проемом и шестью равномерно расположенными крепежными отверстиями. Такое различие особенно важно при заказе: в сцеплении МТ применяются несколько внешне похожих дисков, но нажимная, промежуточная и упорная позиции выполняют разные задачи и не должны подменять друг друга.

Роль детали в сцеплении

Сцепление передает крутящий момент от двигателя к коробке передач, временно разъединяет их при переключении и обеспечивает плавное начало движения. Маховик, нажимной, промежуточный и упорный диски образуют ведущую часть этого механизма. Упорный диск закрепляется на пальцах маховика и удерживает предусмотренное конструкцией положение собранного пакета. Поэтому состояние его плоскости, крепежных отверстий и участков вокруг них непосредственно влияет на правильность сборки.

Деталь выбирают для ремонта штатного узла, когда прежний диск деформирован, имеет трещины, повреждения возле отверстий или выработанные посадочные места под головки винтов. Поводом для замены также служит состояние, при котором крепеж уже невозможно надежно установить и зафиксировать штатным способом. Вместе с диском следует проверить пальцы маховика, винты, остальные диски и пружины: установка одной новой детали не устраняет износ сопряженных компонентов.

Что проверить перед заказом

• Тип позиции: требуется именно верхний упорный диск, а не средний, нижний нажимной или ведомый диск с фрикционными накладками.
• Исполнение крепления: посадочные места должны соответствовать винтам с потайными головками.
• Конфигурацию: сравните кольцевую форму, центральный проем, количество и расположение шести отверстий со снятой деталью.
• Посадочные параметры: до сборки сопоставьте наружный и внутренний диаметры, толщину, межосевое расположение отверстий и посадку на пальцах маховика.
• Модификацию мотоцикла: название МТ Днепр задает семейство применения, однако фактическое исполнение установленного сцепления необходимо сверить до покупки.

Установка

Для работы со сцеплением требуется получить доступ к маховику и последовательно разобрать пакет дисков. Перед снятием полезно зафиксировать порядок расположения деталей и их ориентацию. Старые винты отворачивают только после удаления раскерновки, которой их головки защищены от самопроизвольного ослабления. Инструмент должен плотно входить в шлиц: поврежденная головка усложняет демонтаж и не подходит для надежной последующей сборки.

Перед монтажом очищают сопрягаемые поверхности, проверяют плоскость диска, состояние потайных посадок и торцов пальцев. Диск должен устанавливаться без перекоса, а все шесть отверстий — совпадать с точками крепления. Винты затягивают равномерно в порядке и с усилием, предусмотренными руководством по ремонту конкретной модификации, после чего восстанавливают штатную фиксацию раскерновкой. Если на разобранном комплекте присутствуют установочные метки, при сборке сохраняют прежнее взаимное положение деталей.

После завершения ремонта проверяют работу привода сцепления, полноту выключения и плавность включения до обычной эксплуатации мотоцикла. Точная сверка исполнения и аккуратная сборка особенно важны для этой позиции: упорный диск является частью единого пакета и работает совместно со всеми установленными компонентами сцепления.
