Промежуточный диск сцепления маховика МТ Днепр

Промежуточный диск сцепления маховика МТ Днепр

Металлический средний диск предназначен для сухого двухдискового сцепления мотоциклов МТ Днепр. Он располагается внутри пакета сцепления между двумя ведомыми дисками и участвует в передаче крутящего момента от двигателя к коробке передач. Это отдельная деталь сцепления, а не маховик двигателя и не ведомый диск с фрикционными накладками.

При включенном сцеплении пружины прижимают собранный пакет дисков, благодаря чему вращение маховика передается через ведущие и ведомые детали на первичный вал коробки передач. Промежуточный диск образует рабочие поверхности для двух соседних ведомых дисков. При выключении сцепления давление в пакете уменьшается, диски разъединяются, и передача усилия временно прекращается для переключения передачи или остановки мотоцикла без остановки двигателя.

Конструкция и положение в сцеплении

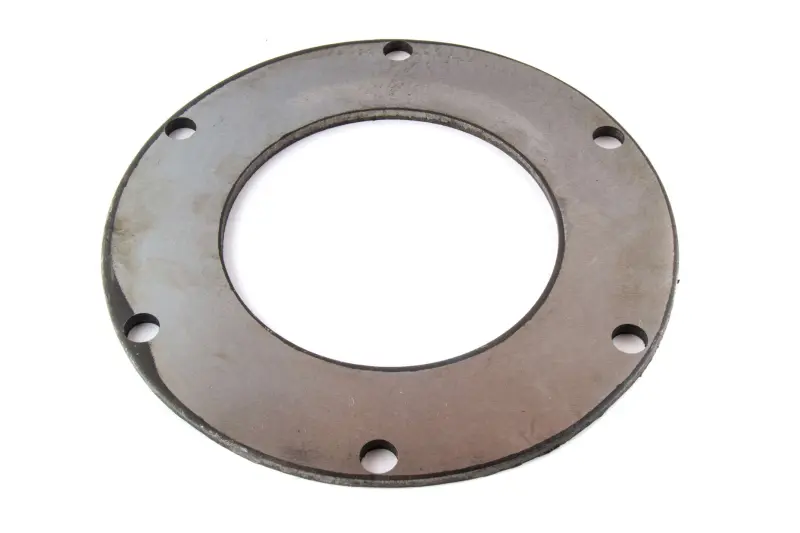

Деталь выполнена в виде плоского кольцевого диска с большим центральным отверстием и шестью равномерно расположенными отверстиями по окружности. Эти отверстия взаимодействуют с пальцами маховика: через них средний ведущий диск получает вращение и одновременно может перемещаться в пределах, необходимых для включения и выключения сцепления. Фрикционные накладки и шлицевая ступица у этой детали отсутствуют — такие элементы относятся к соседним ведомым дискам.

Обозначение «средний» указывает на положение детали в пакете. Его нельзя путать с упорным или нажимным диском: эти компоненты занимают другие позиции и выполняют собственные функции. Ошибка при подборе нарушает правильную последовательность сборки и рабочую высоту всего комплекта.

Что проверить перед покупкой

• Назначение: требуется именно промежуточный ведущий диск двухдискового сцепления МТ Днепр.
• Геометрия: сравните наружный и внутренний диаметры, толщину и общий профиль со снятой деталью.
• Расположение отверстий: проверьте количество, диаметр и окружность их размещения относительно пальцев установленного маховика.
• Состав сцепления: убедитесь, что требуется средняя металлическая пластина без накладок и ступицы, а не один из ведомых дисков.

Сравнение по одному наружному диаметру недостаточно. Особенно важны толщина диска и соответствие отверстий пальцам маховика: от этих параметров зависят свободное перемещение деталей и правильное сжатие пакета. Если сцепление ранее переделывалось или комплектовалось деталями разных исполнений, весь набор следует проверить до начала сборки.

Замена и установка

Поводом для замены служат повреждение стенок отверстий под пальцы, выраженная выработка в местах контакта, деформация или непригодное состояние рабочих поверхностей. При разборке также проверяют пальцы и надежность их посадки в маховике, фрикционные накладки и шлицы ведомых дисков, заклепочные соединения и состояние пружин. Установка нового среднего диска без осмотра соседних деталей может не устранить пробуксовку, неполное разъединение или посторонний стук.

Для доступа к сцеплению снимают коробку передач и связанные с ней детали трансмиссии. Пакет удерживается шестью винтами и находится под усилием пружин, поэтому его разбирают и стягивают равномерно, соблюдая последовательность из руководства по ремонту. При сборке диск устанавливают в правильное среднее положение, отверстия совмещают с пальцами маховика, а ступицы ведомых дисков центрируют относительно первичного вала. После монтажа проверяют привод и регулировку сцепления: чрезмерно натянутый трос способствует пробуксовке, а недостаточное натяжение мешает полному разъединению дисков.
