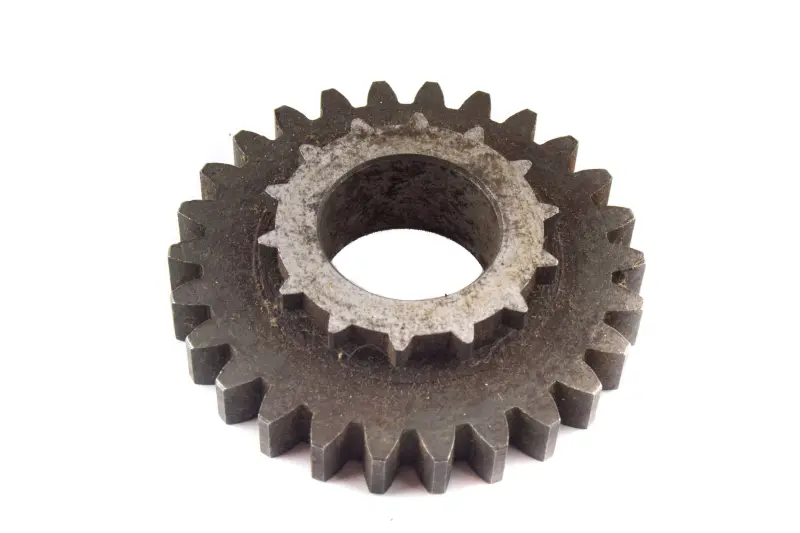

Шестерня 4-й передачи КПП мотоцикла Урал, 26 зубьев

Шестерня 4-й передачи КПП мотоцикла Урал

Шестерня предназначена для ремонта четырехступенчатой коробки передач мотоцикла Урал и участвует в работе четвертой передачи. Деталь имеет 26 наружных зубьев, центральное посадочное отверстие и расположенный на ступице венец включения. Такая конструкция позволяет шестерне взаимодействовать с сопряженными деталями КПП при передаче крутящего момента и включении выбранной ступени.

Позиция подходит для восстановления штатной трансмиссии при износе установленной шестерни. Ее замена актуальна, если на зубьях появились сколы, трещины, раковины, выраженная выработка или деформация кромок. Поводом для разборки и диагностики также могут стать посторонний шум на четвертой передаче, затрудненное включение, самопроизвольное выключение передачи либо увеличенный люфт детали на валу. Каждый из этих признаков требует проверки всей связанной группы деталей, поскольку состояние шестерни зависит от посадки, зацепления и исправности механизма переключения.

Что учитывать при подборе

Обозначения «Урал» и «4-я передача» недостаточно для выбора без сравнения со снятой деталью: коробки разных исполнений могут отличаться внутренними компонентами. Основной проверяемый параметр этой шестерни — 26 наружных зубьев. Дополнительно необходимо сопоставить наружный и посадочный диаметры, общую ширину, форму ступицы, расположение венца включения, профиль зубьев и посадку на вал. Все контрольные размеры снимают с исправных поверхностей старой детали, а не с участков с выработкой или поврежденными кромками.

• Назначение: четвертая передача коробки мотоцикла Урал.
• Количество наружных зубьев: 26.
• Конструкция: наружный зубчатый венец, центральное отверстие и венец включения на ступице.
• Сфера применения: ремонт и восстановление механической КПП.

Проверка сопряженных деталей

Перед установкой осматривают ответную шестерню, вал, посадочные поверхности и детали механизма включения. На них не должно быть сколов, задиров, заметной ступенчатой выработки или чрезмерного люфта. Изношенная сопряженная деталь способна нарушить контакт зубьев и ускорить повреждение новой шестерни, поэтому причину неисправности устраняют до окончательной сборки. Особое внимание уделяют состоянию венца включения и взаимодействующих с ним деталей: закругленные кромки, перекос или неполное зацепление могут привести к нечеткому включению четвертой передачи.

Во время сборки следует соблюдать последовательность разборки конкретной версии КПП, предусмотренные зазоры и положение всех шайб, втулок и фиксаторов. Деталь должна устанавливаться без перекоса и свободно работать в предусмотренном для нее режиме. Удары непосредственно по зубьям и венцу включения недопустимы: даже локальное повреждение кромки влияет на зацепление. После сборки проверяют перемещение механизма переключения вручную, полноту включения всех положений и отсутствие заеданий, затем заправляют коробку подходящим трансмиссионным маслом согласно требованиям к обслуживаемому мотоциклу.

Когда такая шестерня нужна при ремонте

Деталь выбирают при переборке КПП, если дефект связан именно с четвертой передачей и снятая шестерня соответствует исполнению на 26 зубьев. Менять ее без осмотра остальных компонентов нецелесообразно: шум может возникать из-за подшипников или неправильного зацепления, а выключение передачи — из-за износа венца, муфты, вилки либо механизма фиксации. Комплексная дефектовка помогает восстановить нормальное включение четвертой передачи и избежать повторной разборки коробки.

Перед заказом пересчитайте зубья и сравните геометрию новой и демонтированной шестерен. Если посадочные размеры, ширина, форма ступицы или венца отличаются, деталь нельзя устанавливать только на основании названия мотоцикла. Точное совпадение всех соединительных параметров — главное условие корректной сборки и надежной работы отремонтированной КПП.
