Ремонтный поршневой комплект 4T GY6 100 +0,75 Ø50,75 мм, палец 15 мм (SEE)

Ремонтный поршневой комплект 4T GY6 100 +0,75

Комплект предназначен для восстановления цилиндро-поршневой группы четырехтактных двигателей GY6 100 после износа цилиндра и его обработки под третий ремонтный размер. Фактический диаметр поршня составляет 50,75 мм, а диаметр поршневого пальца — 15 мм. Такой вариант применяют не вместо стандартного поршня, а в цилиндре, подготовленном именно под соответствующий ремонтный диаметр и необходимый монтажный зазор.

Во время работы двигателя поршень перемещается в цилиндре, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец и шатун. Кольца уплотняют пространство между поршнем и стенкой цилиндра, поддерживают компрессию и регулируют масляную пленку. Поэтому состояние поверхности цилиндра, точность расточки, правильный зазор и корректная установка колец напрямую влияют на запуск двигателя, расход масла, посторонние звуки и стабильность его работы.

Комплектация и основные параметры

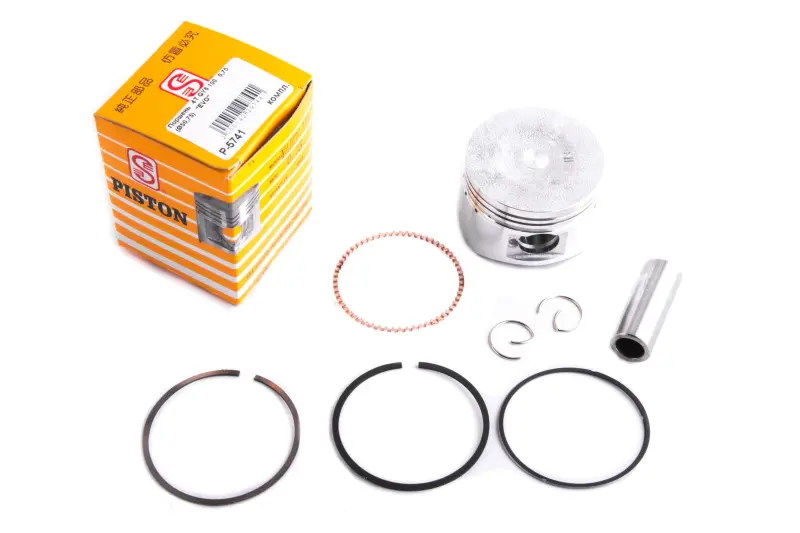

В набор входят поршень, комплект поршневых колец, палец и два стопорных кольца пальца. Это позволяет использовать согласованные детали при ремонте ЦПГ без отдельного подбора каждого из перечисленных компонентов. Обозначение SEE относится к исполнению товара, а размерные параметры необходимо считать главными критериями выбора.

• Назначение: ремонт цилиндро-поршневой группы четырехтактного скутерного двигателя.
• Серия двигателя: GY6 100.
• Совместимые обозначения двигателей: 139QMA/1P39QMA и 139QMB/1P39QMB.
• Диаметр поршня: 50,75 мм.
• Ремонтное увеличение: +0,75 мм, третий ремонт.
• Диаметр поршневого пальца: 15 мм.
• Тактность: 4T, четырехтактный двигатель.

Как правильно подобрать поршень

Одного обозначения GY6 100 недостаточно для уверенного выбора: в скутерных двигателях встречаются модификации с отличиями по цилиндру, пальцу и геометрии поршня. Перед покупкой нужно измерить цилиндр после дефектовки или уточнить размер, под который его планирует обрабатывать моторист. Значение 50,75 мм должно совпадать с расчетным ремонтным размером, а отверстие под палец — с диаметром 15 мм. Также сравнивают высоту поршня, положение пальца, форму днища и расположение клапанных выборок со снятой деталью.

Поршень +0,75 не устанавливают в цилиндр стандартного размера без предварительной обработки. Не подходит он и для цилиндра, износ которого невозможно устранить расточкой до требуемой геометрии. Сначала мастер измеряет диаметр в нескольких поясах и направлениях, оценивает овальность, конусность и состояние поверхности, а затем принимает решение о расточке и хонинговании. Итоговый зазор задают по результатам измерения самого поршня и требованиям к конкретному двигателю, а не только по цифре в названии.

Когда требуется замена

Поводом для проверки ЦПГ служат снижение компрессии, затрудненный запуск, повышенный расход масла, дымность, стук в зоне цилиндра, задиры на юбке или повреждение канавок под кольца. Эти признаки не заменяют диагностику: похожие симптомы могут быть связаны с клапанами, головкой цилиндра, системой питания или другими деталями двигателя. После разборки необходимо оценить не только поршень, но и цилиндр, шатун, посадку пальца и состояние сопряженных поверхностей.

Установка и первый запуск

Монтаж выполняют на чистых деталях с проверкой зазоров в замках колец, их свободного перемещения в канавках и соответствия положения каждого кольца схеме двигателя. Поршень ориентируют по конструктивным обозначениям конкретной детали и двигателя. Стопорные кольца должны полностью войти в свои канавки, а их повторное использование после демонтажа нежелательно. При сборке исключают попадание загрязнений в картер и повреждение рабочей поверхности цилиндра кромками колец.

После ремонта следует проверить подачу смазки, настройку клапанных зазоров и отсутствие постороннего шума. Первые режимы работы выбирают без резких и продолжительных максимальных нагрузок, контролируя температуру и уровень масла. Точный подбор, качественная обработка цилиндра и аккуратная сборка позволяют комплекту правильно работать в восстановленной цилиндро-поршневой группе GY6 100.
