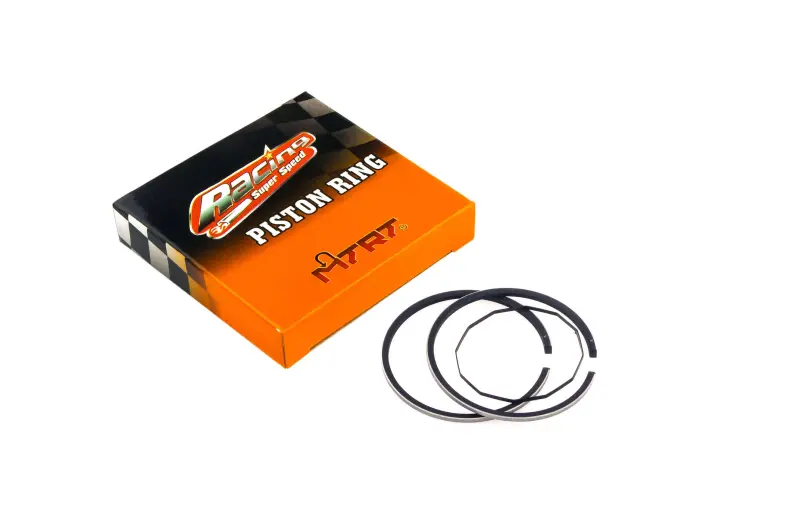

Поршневые кольца SEE Suzuki AD50 STD Ø41 мм

Поршневые кольца SEE для Suzuki AD50 STD Ø41 мм

Комплект предназначен для ремонта цилиндро-поршневой группы двухтактного двигателя Suzuki AD50 со стандартным диаметром поршня 41 мм. Кольца устанавливаются в канавки поршня и при его движении контактируют со стенкой цилиндра. Они уплотняют пространство над поршнем, ограничивают прорыв газов и участвуют в отводе тепла от поршня к цилиндру. Исправная работа этих деталей непосредственно влияет на компрессию, запуск двигателя, устойчивость его работы и тягу скутера.

Размер и назначение

Обозначение STD указывает на стандартный, а не увеличенный ремонтный размер. Номинальный диаметр комплекта составляет 41,00 мм. Такой вариант выбирают для соответствующего стандартного поршня и цилиндра Suzuki AD50, если фактическое состояние деталей допускает их дальнейшее использование без расточки под увеличенный размер. Кольца нельзя подбирать только по объему двигателя или наружному сходству: одинаковый диаметр еще не подтверждает совпадение профиля, высоты и расположения поршневых канавок.

Во время рабочего хода давление газов действует на кольца, помогая им сохранять контакт с поверхностью цилиндра. Благодаря этому уменьшается утечка давления между поршнем и стенкой цилиндра. Одновременно кольца передают часть тепла от нагретого поршня цилиндру. Для двухтактного двигателя также важно правильное положение замков: их концы должны располагаться относительно фиксирующих штифтов в поршневых канавках так, как предусмотрено конструкцией поршня.

Что проверить перед выбором

• Модель двигателя: комплект рассчитан на применение Suzuki AD50; обозначение модели следует сопоставить с установленной цилиндро-поршневой группой.
• Номинальный диаметр: 41,00 мм соответствует стандартному размеру STD и не заменяет кольца увеличенного ремонтного размера.
• Состояние цилиндра: диаметр, овальность, конусность и поверхность рабочей зоны проверяют измерительным инструментом. Новые кольца не устраняют чрезмерный износ, глубокие задиры или нарушение геометрии цилиндра.
• Поршневые канавки: их количество, ширина, профиль и состояние должны соответствовать устанавливаемым кольцам. Изношенная или поврежденная канавка не обеспечивает правильного положения кольца.
• Зазор в замке: каждое кольцо проверяют внутри цилиндра, а полученное значение сравнивают с ремонтными данными конкретного двигателя.

Когда требуется замена

Проверка колец актуальна при снижении компрессии, затрудненном запуске, потере тяги или после разборки верхней части двигателя. Такие симптомы не являются основанием менять только кольца без диагностики: похожие проявления могут возникать при износе поршня, цилиндра, повреждении поверхности или нарушении герметичности других деталей. Осмотр всей цилиндро-поршневой группы помогает определить, достаточно ли комплекта STD либо требуется другой способ ремонта.

Рекомендации по установке

Перед сборкой очищают поршневые канавки от нагара и отложений, затем проверяют поршень и цилиндр на износ и повреждения. Кольца устанавливают без чрезмерного растяжения и перекручивания: хрупкую деталь легко сломать или деформировать при попытке завести ее в канавку с большим усилием. Если на кольце присутствует обозначение монтажной стороны, его ориентируют согласно инструкции изготовителя. Замки совмещают с предусмотренными на поршне фиксирующими штифтами и убеждаются, что кольца правильно сидят в своих канавках.

При надевании цилиндра кольца аккуратно сжимают, не допуская попадания края в окно цилиндра или выхода замка из заданного положения. Рабочие поверхности смазывают подходящим для двухтактного двигателя маслом, а крепеж затягивают по требованиям сервисной документации Suzuki AD50. После сборки двигатель должен свободно проворачиваться без заеданий. Комплект SEE Ø41 мм STD подходит для ремонта, при котором сохранены стандартные размеры, а измерения цилиндра и поршня подтверждают совместимость новых колец с установленными деталями.
