Поршень SEE Delta JH70, 1-й ремонт, Ø47,25 мм

Ремонтный поршень SEE для Delta JH70 Ø47,25 мм

Поршень предназначен для ремонта четырехтактного двигателя мопеда Delta класса 70 см³. Диаметр 47,25 мм соответствует первому ремонтному размеру: такую деталь выбирают не для стандартного неизношенного цилиндра, а после диагностики цилиндро-поршневой группы и подготовки цилиндра под требуемый диаметр. Поршень участвует в сжатии рабочей смеси и передает усилие через поршневой палец и шатун к коленчатому валу, поэтому точность подбора непосредственно связана с компрессией, запуском и устойчивой работой двигателя.

Размер и совместимость

Основной параметр этой модели — наружный диаметр 47,25 мм. Обозначение 0,25 указывает на первый ремонтный размер, увеличенный относительно номинального варианта. Карточка рассчитана на двигатели JH70 и мопеды Viper Delta; также товар относится к запчастям для китайских четырехтактных мопедов Delta. Одного совпадения названия техники недостаточно: у разных лет выпуска и модификаций могут применяться поршни с отличающейся геометрией.

Перед покупкой необходимо измерить цилиндр нутромером, определить фактический износ и убедиться, что после расточки либо хонингования он будет соответствовать поршню Ø47,25 мм с предусмотренным изготовителем двигателя монтажным зазором. Одновременно следует сравнить высоту поршня, положение пальца, форму днища, расположение и ширину канавок под кольца со снятой исправной по геометрии деталью. Диаметр поршневого пальца у этой модели составляет 13 мм — его также сопоставляют с шатуном и прежним поршнем.

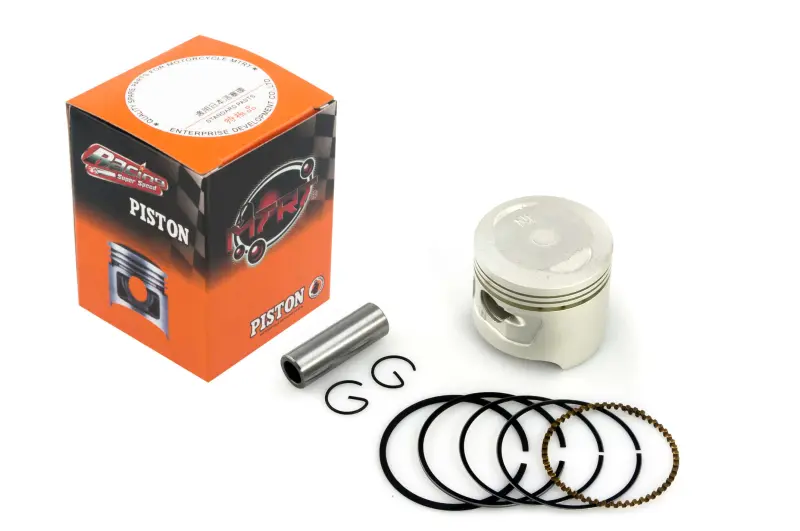

Состав поршневого комплекта

• Поршень Ø47,25 мм — первый ремонтный размер для подготовленного цилиндра.
• Поршневые кольца — устанавливаются в соответствующие канавки поршня и работают в четырехтактной цилиндро-поршневой группе.
• Поршневой палец Ø13 мм — соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца — фиксируют палец от осевого перемещения после установки.

Комплект SEE, также обозначаемый производителем как SHENG-E, изготовлен в Тайване. Наличие согласованных по назначению поршня, колец, пальца и стопоров удобно при ремонте: основные детали соединения не приходится подбирать отдельно. При этом окончательную пригодность определяют результаты измерения цилиндра и совпадение всей геометрии, а не только заявленный объем двигателя.

Когда требуется замена

Основанием для проверки поршня служат снижение компрессии, затрудненный запуск, посторонний стук, повышенный расход масла или следы повреждения цилиндро-поршневой группы. После разборки оценивают состояние днища, юбки, канавок колец, пальца и поверхности цилиндра. Задиры, прогар, разбитые канавки и чрезмерный зазор требуют не простой установки новой детали, а полноценной дефектовки цилиндра и сопряженных компонентов.

Рекомендации по установке

Монтаж выполняют после очистки деталей и проверки теплового зазора поршня в цилиндре, зазоров колец в замках и их посадки в канавках. Кольца располагают с учетом их назначения и монтажных обозначений, а замки разводят согласно требованиям руководства конкретного двигателя. Стопоры пальца должны полностью сесть в канавки. Перед окончательной сборкой проверяют свободное перемещение поршня и отсутствие контакта с головкой цилиндра или клапанами. Такой порядок помогает исключить ошибку ремонтного размера и преждевременное повреждение обновленной цилиндро-поршневой группы.

Этот поршень подходит для ремонта Delta JH70 или Viper Delta только тогда, когда цилиндр подготовлен именно под Ø47,25 мм, используется палец Ø13 мм и совпадают остальные посадочные параметры. Для уверенного выбора лучше проводить измерения до заказа, сохраняя снятый поршень как образец геометрии.
