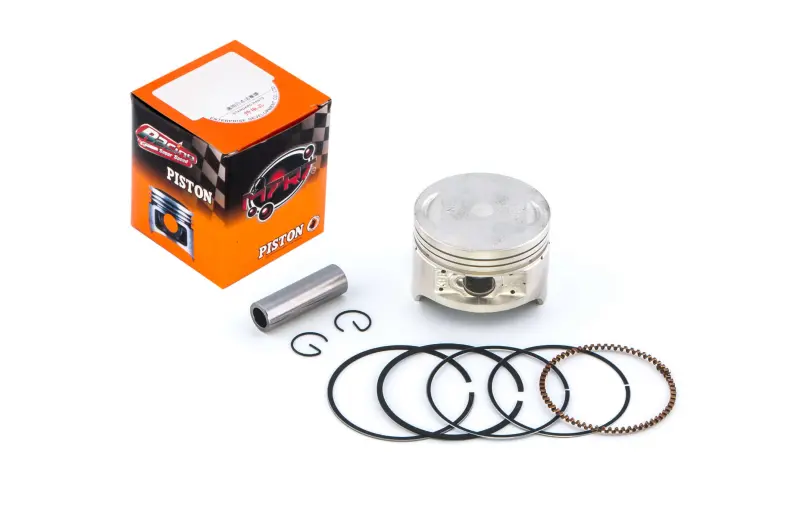

Поршень Zongshen CG200 STD Ø63,5 OHV SEE Taiwan с кольцами и пальцем

Поршень Zongshen CG200 STD Ø63,5 для двигателя OHV

Комплект SEE Taiwan предназначен для ремонта цилиндро-поршневой группы двигателя Zongshen CG200 версии OHV. Номинальный диаметр поршня — 63,5 мм, а обозначение STD указывает на стандартный размер. Такой вариант выбирают для цилиндра номинального диаметра, который не растачивался под увеличенный ремонтный поршень. Деталь движется внутри цилиндра, сжимает топливовоздушную смесь и через палец и шатун передает усилие на коленчатый вал. Состояние поршня, колец и сопряженной поверхности цилиндра непосредственно влияет на компрессию, запуск двигателя, расход масла и стабильность его работы.

Состав и назначение деталей

В комплект входят поршень, поршневые кольца, палец и два стопорных кольца пальца. Такая комплектация позволяет одновременно заменить основные сопряженные детали поршневой группы, не подбирая кольца и крепеж пальца отдельно. Компрессионные кольца участвуют в уплотнении камеры сгорания, а маслосъемный комплект регулирует количество масла на стенке цилиндра. Поршневой палец соединяет поршень с шатуном, стопорные кольца удерживают палец от осевого смещения.

Поршень применяют при ремонте после появления задиров, повреждения днища, износа кольцевых канавок либо ухудшения компрессии, связанного с цилиндро-поршневой группой. Одной замены детали недостаточно, если цилиндр имеет выраженную выработку, овальность или повреждение поверхности. Перед сборкой цилиндр измеряют и оценивают его состояние: маркировка STD подходит только тогда, когда фактический размер и допустимый монтажный зазор соответствуют стандартному поршню Ø63,5 мм.

Что проверить при подборе

• Тип двигателя: комплект рассчитан на CG200 в исполнении OHV; одинаковый рабочий объем мотоцикла сам по себе не подтверждает совместимость.
• Размер: требуется стандартный поршень номинального диаметра 63,5 мм, а не увеличенный ремонтный вариант.
• Геометрия: сопоставьте со снятой деталью форму днища и клапанных выборок, общую высоту, расстояние от оси пальца до днища и расположение кольцевых канавок.
• Соединение с шатуном: до покупки и сборки проверьте диаметр и длину пальца, а также состояние втулки верхней головки шатуна.
• Цилиндр: решение о применении STD принимают по результатам измерения цилиндра, а не только по названию модели двигателя.

Практические преимущества комплекта

• Поршень, согласованный набор колец, палец и два фиксатора позволяют обслужить соединение с шатуном и уплотнение цилиндра за одну разборку двигателя.
• Стандартный размер Ø63,5 мм подходит для ремонта исправного по геометрии номинального цилиндра без перехода на увеличенный ремонтный диаметр.

Рекомендации по установке

Монтаж выполняют после очистки деталей и проверки цилиндра, шатуна и посадки пальца. До установки колец контролируют их соответствие канавкам, ориентацию и зазоры в замках согласно ремонтным данным конкретного двигателя. Замки колец располагают в предусмотренных производителем положениях. Палец должен перемещаться без перекоса, а оба стопорных кольца — полностью входить в свои канавки. При сборке поверхности цилиндра, поршня, пальца и колец смазывают моторным маслом, после чего проверяют свободное движение поршня без закусывания.

После ремонта важно устранить первоначальную причину повреждения: недостаточную смазку, перегрев, попадание загрязнений, неправильный тепловой зазор или неисправность газораспределительного механизма. Если старый поршень получил удар клапана либо прогар днища, перед запуском дополнительно проверяют головку цилиндра и механизм OHV. Точная сверка конструкции двигателя и результаты измерений помогут выбрать этот комплект без ошибки и восстановить нормальную работу цилиндро-поршневой группы.
