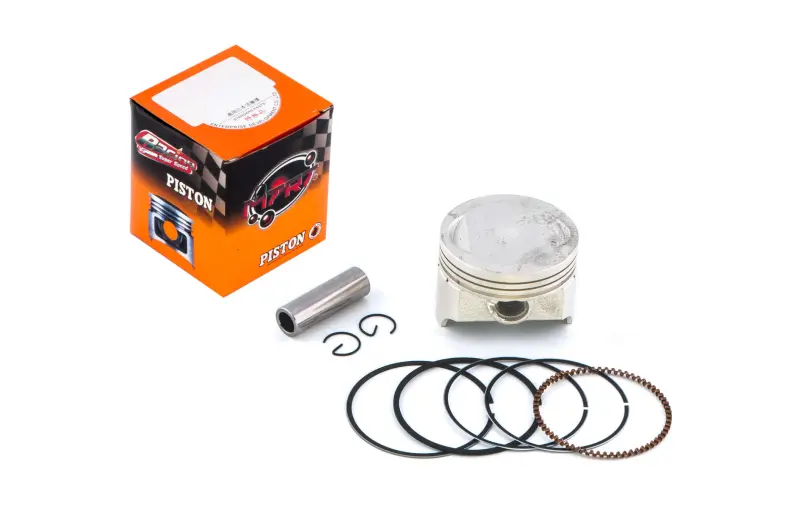

Поршень SEE для Zongshen CB200, 1-й ремонт Ø63,75 мм, палец 15 мм, OHC

Поршень SEE для Zongshen CB200 Ø63,75 мм

Ремонтный поршень предназначен для цилиндро-поршневой группы четырехтактного двигателя Zongshen CB200 с верхним расположением распределительного вала OHC. Диаметр 63,75 мм соответствует первому ремонтному размеру +0,25 мм относительно стандартного поршня Ø63,5 мм. Деталь применяют при восстановлении двигателя после износа цилиндра, когда установка поршня стандартного диаметра уже не обеспечивает требуемого зазора.

Поршень воспринимает давление газов при сгорании смеси и через поршневой палец передает усилие на шатун. Кольца уплотняют пространство между поршнем и стенкой цилиндра, помогают сохранять компрессию и участвуют в регулировании количества масла на поверхности цилиндра. Состояние этих деталей влияет на запуск двигателя, устойчивость его работы, тягу и расход масла.

Что учитывать при подборе

Обозначение CB200, конструкция OHC и диаметр 63,75 мм должны совпадать с параметрами ремонтируемого двигателя. Поршневой палец имеет диаметр 15 мм. Одного совпадения рабочего объема мотоцикла недостаточно: двигатели класса 200 см³ могут различаться расположением распределительного вала, геометрией поршня, высотой пальца и формой днища.

• Ремонтный размер: +0,25 мм, первый ремонт.
• Диаметр поршня: 63,75 мм.
• Диаметр поршневого пальца: 15 мм.
• Исполнение двигателя: OHC, с верхним распределительным валом.
• Основное применение: двигатель Zongshen CB200.
• Бренд детали: SEE (SHENG-E), Тайвань.

Перед заказом необходимо измерить цилиндр и определить, допускает ли его состояние расточку под первый ремонтный размер. Значение Ø63,75 мм обозначает размер поршня, но требуемый монтажный зазор задается техническими требованиями конкретного двигателя. Поэтому окончательный диаметр цилиндра выбирают после измерения самого поршня и с учетом рекомендаций по ремонту мотора.

Конструкция и установка

Поршневая сборка включает поршень с канавками под кольца, комплект колец, палец и стопорные кольца пальца. При подготовке к монтажу сравнивают форму днища, расположение и профиль канавок, диаметр пальца и основные посадочные размеры со снятой деталью. Поршневые кольца должны соответствовать ремонтному диаметру 63,75 мм: кольца стандартного размера Ø63,5 мм для этой операции не подходят.

Установку выполняют после очистки и контроля цилиндра. Проверяют состояние его поверхности, фактический зазор между цилиндром и поршнем, боковой зазор колец в канавках и зазор в замках колец. Также осматривают втулку верхней головки шатуна и посадку пальца. Кольца устанавливают в предусмотренном порядке и правильной стороной, а их замки разводят согласно требованиям двигателя.

Палец должен перемещаться без перекоса, а оба стопорных кольца — полностью занимать свои канавки. Неполная посадка стопора может привести к контакту пальца со стенкой цилиндра. Перед сборкой трущиеся поверхности смазывают моторным маслом, поршень ориентируют относительно двигателя в соответствии с формой днища и расположением клапанов, после чего аккуратно заводят кольца в цилиндр без ударной нагрузки.

Когда требуется замена

Основанием для ремонта служат задиры на юбке, повреждение днища, износ канавок, повышенный зазор в цилиндре, снижение компрессии, рост расхода масла или посторонний стук. Эти признаки требуют дефектовки всей цилиндро-поршневой группы: новый поршень не исправит овальность, конусность или глубокие повреждения цилиндра без соответствующей механической обработки. Правильно выбранный ремонтный размер позволяет восстановить расчетное сопряжение деталей и собрать двигатель без установки чрезмерно свободного либо слишком плотного поршня.
