Ремонтный поршень SEE Yamaha JOG 3WF 90, 50,25 мм, палец 12 мм

Ремонтный поршень SEE для Yamaha JOG 3WF 90

Поршень диаметром 50,25 мм предназначен для ремонта двухтактного двигателя скутера Yamaha JOG 90 модификации 3WF (CY90). Это первый ремонтный размер: он применяется не вместо любого штатного поршня, а в цилиндре, подготовленном под соответствующий увеличенный диаметр. Поршневой палец имеет диаметр 12 мм. Такое сочетание параметров позволяет сразу отделить эту деталь от внешне похожих поршней для других версий JOG и выбрать вариант под конкретную цилиндро-поршневую группу.

Назначение и работа в двигателе

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через палец на шатун. В двухтактном моторе его положение также связано с открытием и закрытием окон цилиндра, поэтому для ремонта имеют значение не только диаметр юбки, но и вся геометрия детали. Поршневые кольца обеспечивают уплотнение между поршнем и стенкой цилиндра. Их состояние и правильная посадка непосредственно связаны с компрессией, запуском двигателя и устойчивой работой мотора.

Размер 50,25 мм соответствует увеличению на 0,25 мм относительно номинального диаметра 50,00 мм. Такой поршень выбирают при первом ремонтном растачивании цилиндра, когда износ или повреждение рабочей поверхности уже не позволяют оставить стандартный размер. Установка в цилиндр номинального диаметра без соответствующей механической обработки недопустима. Если цилиндр ранее ремонтировался, одного названия модели недостаточно: его фактический диаметр может соответствовать следующему ремонтному размеру.

Основные параметры и состав

• Применение: двухтактный скутер Yamaha JOG 90.
• Модификация: JOG 90 3WF (CY90).
• Диаметр поршня: 50,25 мм.
• Ремонтный размер: +0,25 мм, первый ремонт.
• Диаметр поршневого пальца: 12 мм.
• Марка: SEE (SHENG-E), Тайвань.

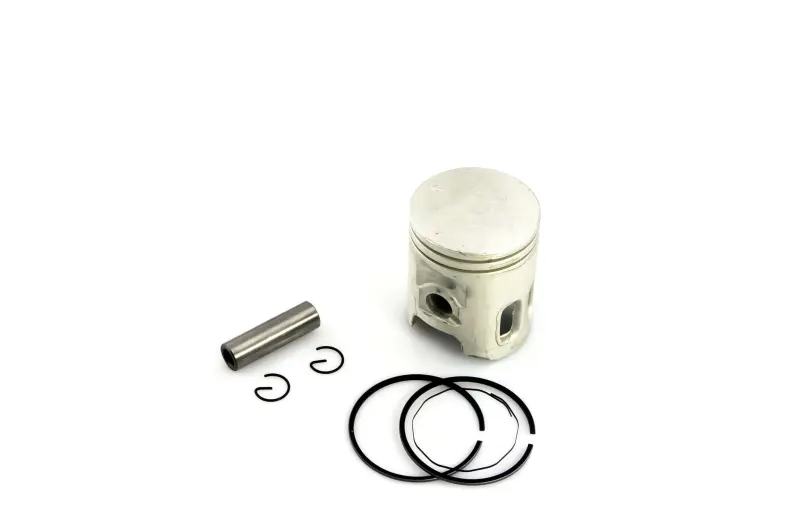

• Состав набора: поршень, два поршневых кольца, палец и два стопорных кольца пальца.

Как проверить совместимость

Перед покупкой необходимо определить точную модификацию двигателя и измерить цилиндр. Обозначение JOG объединяет несколько версий скутеров, поэтому совпадение общего названия модели само по себе не подтверждает посадку. Для этой детали должны одновременно совпасть серия 3WF, рабочий объем 90 см³, требуемый диаметр 50,25 мм и палец 12 мм. Также сравнивают форму старого поршня, расположение окон и вырезов, высоту детали, положение канавок под кольца и расстояние от оси пальца до днища.

Ремонтный размер выбирают после дефектовки и точного промера цилиндра в нескольких поясах и направлениях. Расточку и окончательную обработку выполняют под фактический размер нового поршня с зазором, предусмотренным для этого двигателя. Слишком малый зазор повышает риск прихвата при нагреве, а чрезмерный вызывает шум, ухудшает уплотнение и ускоряет износ. Если на рабочей поверхности цилиндра есть глубокие задиры, выраженная овальность или конусность, решение о размере принимают после измерения, а не только по ранее установленному поршню.

Установка при ремонте

Перед сборкой очищают цилиндр и канавки, проверяют состояние шатуна, игольчатого подшипника верхней головки и посадки пальца. Кольца устанавливают без перекручивания и чрезмерного разведения, после чего проверяют их свободное перемещение в канавках. Стопорные кольца должны полностью занять свои посадочные места; повторно использовать деформированные фиксаторы не следует. Направление установки поршня определяют по конструкции детали и требованиям двигателя. После сборки коленчатый вал проворачивают вручную, убеждаясь в свободном ходе без заеданий.

Этот поршень подходит для планового восстановления цилиндро-поршневой группы Yamaha JOG 3WF 90 на первом ремонтном размере. Он будет правильным выбором, когда цилиндр подготовлен под 50,25 мм, двигатель рассчитан на палец 12 мм, а геометрия снятой детали совпадает с новым поршнем. Точная проверка этих параметров до сборки помогает избежать повторной разборки и получить корректную посадку деталей.
