Ремонтный поршень SEE Yamaha JOG 50 2JA/3KJ Ø40,25 мм, палец 10 мм, +0,25 (mod.A)

Ремонтный поршень SEE для Yamaha JOG 50 2JA/3KJ

Поршень диаметром 40,25 мм предназначен для ремонта цилиндро-поршневой группы скутеров Yamaha JOG 50 с обозначениями двигателя 2JA или 3KJ. Размер +0,25 мм относится к первой ремонтной ступени: такую деталь устанавливают не вместо стандартного поршня без подготовки, а в цилиндр, расточенный и обработанный под соответствующий диаметр. Поршневой палец имеет диаметр 10 мм. Исполнение mod.A необходимо учитывать вместе с формой старого поршня и особенностями цилиндра.

Во время работы двигателя поршень движется внутри цилиндра, участвует в сжатии топливовоздушной смеси и передаёт усилие через палец на шатун. Состояние его поверхности, канавок и колец напрямую связано с герметичностью цилиндро-поршневой пары. Ремонтный размер 40,25 мм позволяет восстановить цилиндр после износа или повреждения его поверхности, если мастер подтвердил возможность расточки до этой ступени. Окончательный зазор между поршнем и цилиндром задают при механической обработке с учётом требований конкретного двигателя.

Основные параметры

• Назначение: ремонт цилиндро-поршневой группы скутера Yamaha JOG 50.
• Обозначения двигателя: 2JA и 3KJ.
• Диаметр поршня: 40,25 мм.
• Ремонтная ступень: +0,25 мм относительно номинального диаметра 40,00 мм.
• Диаметр поршневого пальца: 10 мм.
• Исполнение: mod.A.
• Марка: SEE, Тайвань.

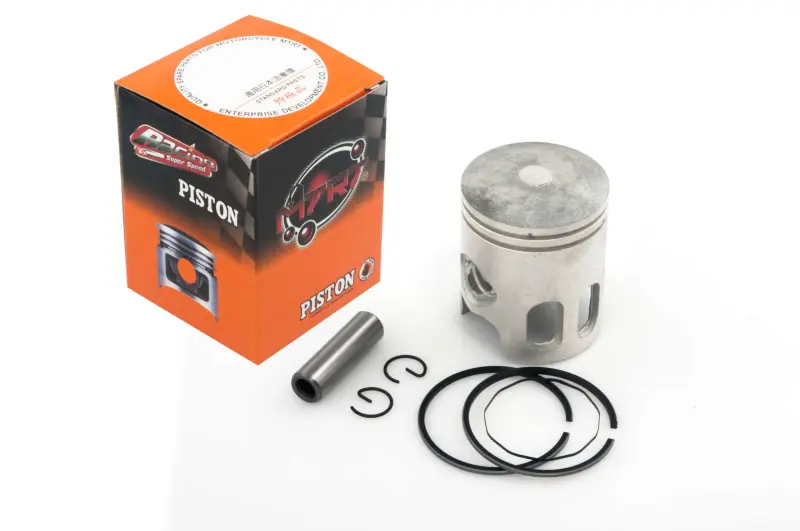

В набор входят сам поршень, поршневой палец, два стопорных кольца и набор поршневых колец. На поршне предусмотрены канавки для колец, отверстия под палец и окна в юбке, характерные для этой конфигурации. Эти детали образуют единый монтажный набор, однако перед сборкой каждую позицию следует проверить: кольца должны свободно перемещаться в своих канавках без заедания, палец — соответствовать отверстию и верхней головке шатуна, а стопорные кольца — полностью садиться в предусмотренные пазы.

Как правильно подобрать

Совпадения названия Yamaha JOG недостаточно, поскольку в семействе встречаются разные двигатели и варианты поршней. Перед заказом проверьте обозначение 2JA или 3KJ, фактический размер цилиндра после промера, диаметр пальца 10 мм, расположение окон, форму юбки и днища, положение кольцевых канавок и исполнение mod.A. Старый поршень удобно использовать как образец геометрии, но ремонтный диаметр выбирают по результатам измерения цилиндра, а не только по надписи на снятой детали.

Если цилиндр ещё имеет номинальный диаметр 40,00 мм, поршень 40,25 мм без расточки не подойдёт. Если цилиндр уже ремонтировался, его размер может соответствовать другой ступени. Перед обработкой мастер должен измерить цилиндр в нескольких поясах и направлениях, оценить износ, овальность и состояние поверхности, затем согласовать конечный размер с фактическим диаметром нового поршня. Такой порядок помогает получить предусмотренный монтажный зазор и избежать слишком плотной либо чрезмерно свободной посадки.

Установка и обслуживание

При сборке очищают цилиндр и канавки, проверяют состояние шатуна и игольчатого подшипника, контролируют боковой зазор колец в канавках и зазор в их замках по ремонтным данным двигателя. Замки колец располагают у фиксирующих штифтов, а поршень ориентируют относительно впускных, выпускных и перепускных окон так же, как предусмотрено конструкцией цилиндра. Стопорные кольца пальца необходимо полностью установить в пазы и убедиться, что они не могут выйти при движении поршня.

Поводом для ремонта становятся задиры на юбке, повреждение днища, изношенные канавки, поломка колец, заметное падение компрессии или цилиндр, поверхность которого уже нельзя восстановить простой заменой колец. После установки режим первичной эксплуатации и настройку системы смазки выбирают по требованиям двигателя и рекомендациям мастера. Поршень SEE Ø40,25 мм подходит для ремонта Yamaha JOG 50 2JA/3KJ именно тогда, когда подтверждены ремонтная ступень +0,25, палец 10 мм и геометрия исполнения mod.A.
