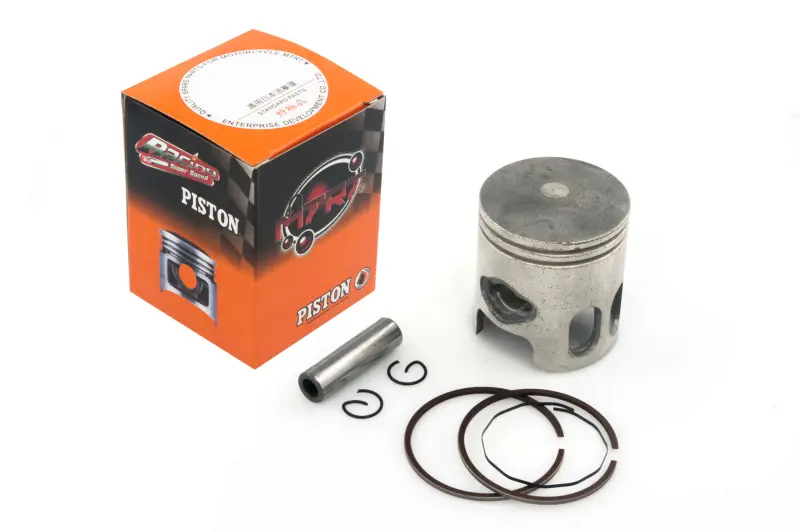

Поршень SEE Yamaha JOG 65 0,25 Ø44,25 мм, палец 10 мм, 2JA/3KJ, mod.B

Ремонтный поршень SEE для Yamaha JOG 65

Поршень диаметром 44,25 мм предназначен для ремонта двухтактных двигателей Yamaha JOG 65 модификаций 2JA и 3KJ. Размер 0,25 соответствует первому ремонтному исполнению относительно номинального диаметра 44,00 мм. Такой поршень применяют после обработки цилиндра, когда установка детали стандартного размера уже не обеспечивает требуемого рабочего зазора. Диаметр поршневого пальца составляет 10 мм, а вариант конструкции обозначен как mod.B.

В цилиндро-поршневой группе поршень воспринимает давление газов и через палец передает усилие на шатун. Его движение одновременно формирует необходимое сжатие смеси в цилиндре. Состояние поверхности, канавок и посадки пальца непосредственно связано с компрессией, запуском двигателя и отсутствием постороннего стука. На корпусе выполнены две кольцевые канавки и боковые окна, характерные для поршня двухтактного скутерного двигателя.

Параметры для подбора

• Диаметр поршня: 44,25 мм.
• Ремонтный размер: +0,25 мм, первый ремонт.
• Диаметр поршневого пальца: 10 мм.
• Тип двигателя: двухтактный.
• Назначение: Yamaha JOG 65.
• Модификации двигателя: 2JA и 3KJ.
• Исполнение: mod.B.
• Бренд: SEE (SHENG-E), Тайвань.

Для правильного выбора недостаточно ориентироваться только на название Yamaha JOG. Сначала следует определить код двигателя, фактический диаметр цилиндра после расточки, диаметр пальца и конструктивный вариант прежнего поршня. Обозначения 2JA и 3KJ указывают на заявленные модификации, однако на технике после предыдущего ремонта может быть установлена цилиндро-поршневая группа другого размера или исполнения. Вариант mod.B нужно сопоставить с формой демонтированной детали: расположением и конфигурацией окон, высотой корпуса, формой юбки, днища и канавок. Эти признаки важны, поскольку поршни одинакового диаметра не всегда взаимозаменяемы по геометрии.

Когда требуется замена

Поводом для ремонта становятся задиры на поверхности, повреждение днища, износ кольцевых канавок, увеличенный зазор в цилиндре или ухудшение компрессии. До покупки ремонтного размера цилиндр измеряют в нескольких поясах и направлениях. Окончательный диаметр расточки и рабочий зазор определяют по результатам измерения цилиндра и нового поршня, а не только по номиналу в названии. Поршень 44,25 мм нельзя устанавливать в необработанный цилиндр 44,00 мм или подбирать вместо следующего ремонтного размера без промеров.

Подготовка к установке

Перед сборкой проверяют состояние цилиндра, шатуна, посадки пальца и подшипника верхней головки шатуна. Кольца должны свободно перемещаться в своих канавках, а их замки — занимать предусмотренное конструкцией положение. Также контролируют зазор в замках колец непосредственно в подготовленном цилиндре. Поршень устанавливают в правильной ориентации относительно окон цилиндра; стопорные кольца пальца должны полностью войти в посадочные канавки. При сборке детали смазывают подходящим моторным маслом для двухтактной техники и исключают попадание загрязнений внутрь двигателя.

Эта позиция подходит для ремонта Yamaha JOG 65 с двигателем 2JA или 3KJ, если после расточки требуется диаметр 44,25 мм, используется палец 10 мм и подтверждено исполнение mod.B. Сверка всех четырех признаков до сборки помогает избежать неправильной посадки и повторной разборки двигателя.
