ЦПГ SEE Yamaha BWS 100 4VP Ø52 мм (Taiwan)

Цилиндро-поршневая группа SEE для Yamaha BWS 100 4VP

Комплект предназначен для ремонта двухтактного двигателя скутера Yamaha BWS 100 с обозначением 4VP. Номинальный диаметр поршня составляет 52 мм и соответствует стандартному размеру для этой модели. ЦПГ подходит для восстановления верхней части двигателя после износа цилиндра и поршня, появления задиров, повреждения поршневых колец или снижения компрессии.

Во время работы двигателя поршень перемещается внутри цилиндра, сжимает топливовоздушную смесь и передает усилие через палец на шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние этих деталей непосредственно связано с компрессией, запуском и стабильностью работы мотора. Поврежденная поверхность цилиндра, изношенные канавки поршня или потерявшие упругость кольца нарушают это уплотнение. Установка согласованного комплекта позволяет одновременно заменить основные детали зоны сгорания без подбора поршня и цилиндра по отдельности.

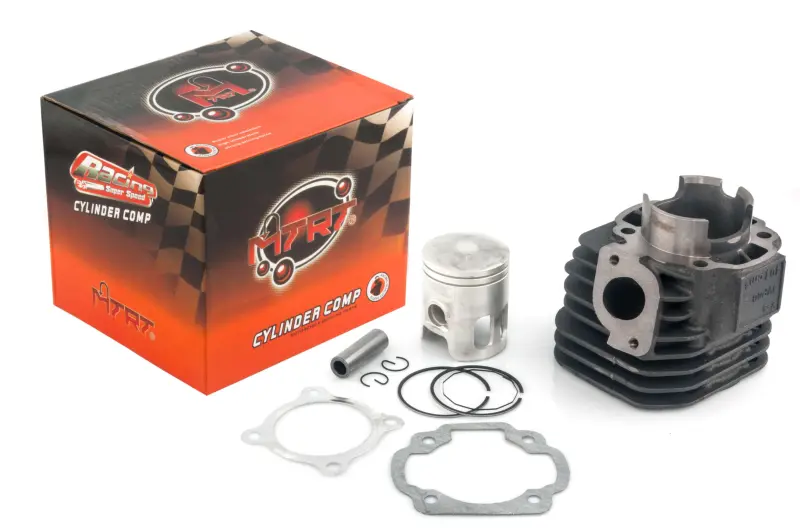

Состав и назначение деталей

• Цилиндр Ø52 мм формирует рабочую поверхность для движения поршня; наружные ребра увеличивают площадь отвода тепла.
• Поршень рассчитан на цилиндр стандартного диаметра 52 мм и используется вместе с входящими в набор кольцами.
• Поршневые кольца обеспечивают уплотнение поршня в цилиндре при правильной установке и ориентации замков.
• Поршневой палец и два стопорных кольца служат для соединения поршня с шатуном и фиксации пальца от осевого смещения.
• Две прокладки предназначены для сопрягаемых поверхностей цилиндра при сборке верхней части двигателя.

Как проверить совместимость

Основные критерии подбора — модель Yamaha BWS 100, семейство двигателя 4VP и номинальный диаметр 52 мм. Обозначение BWS само по себе недостаточно: в этой серии встречаются скутеры с другим объемом и иной конструкцией двигателя. Перед заказом следует проверить код двигателя и сопоставить снятую ЦПГ с новым комплектом по диаметру, расположению крепежных отверстий, форме каналов, посадке патрубка и контурам прокладок.

Размер 52 мм относится к стандартному варианту. Если ранее цилиндр растачивали или в двигатель устанавливали детали ремонтного либо увеличенного размера, выбирать комплект только по названию модели нельзя. Следует установить фактическую конфигурацию двигателя и убедиться, что остальные детали не были изменены. Также необходимо сравнить поршневой палец, положение его отверстия, форму днища поршня и расположение замков колец со снятыми деталями.

Рекомендации по установке

Монтаж ЦПГ требует разборки верхней части двигателя. До сборки очищают сопрягаемые поверхности от остатков старых прокладок и нагара, проверяют шатун, посадку пальца и состояние подшипника верхней головки шатуна. Кольца устанавливают без перекоса, совмещая их замки с предусмотренными фиксаторами в канавках поршня. Стопорные кольца должны полностью войти в свои канавки, а их установка требует аккуратности, чтобы исключить выпадение внутрь картера.

Цилиндр надевают на поршень без ударной нагрузки, предварительно обеспечив смазку трущихся поверхностей подходящим для двигателя маслом. Прокладки устанавливают на очищенные плоскости в соответствии с их контуром. Крепеж затягивают равномерно по схеме и с моментом, предусмотренным руководством по ремонту конкретного двигателя. После сборки проверяют свободное перемещение механизма, герметичность соединений и правильность подключения снятых при ремонте деталей.

ЦПГ SEE Ø52 мм подходит для планового восстановления Yamaha BWS 100 4VP и ремонта после повреждения цилиндра или поршня. Точная проверка кода двигателя и фактической конфигурации мотора до разборки помогает выбрать стандартный комплект без ошибки и подготовить все необходимое для качественной сборки.
