Игольчатый сепаратор верхней головки шатуна 10×12,5×16 мм BEST

Игольчатый сепаратор верхней головки шатуна BEST

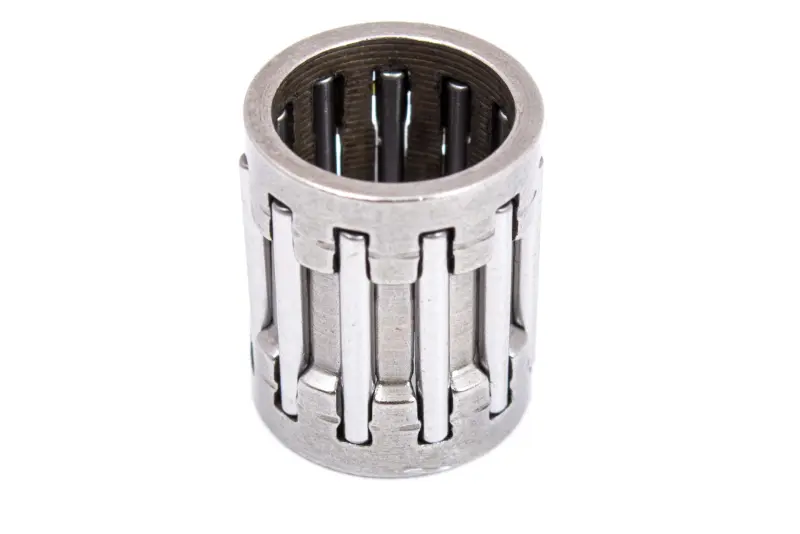

Сепаратор размером 10×12,5×16 мм предназначен для верхней головки шатуна двухтактного двигателя мотокосы. Деталь устанавливается в соединении шатуна с поршневым пальцем и обеспечивает подвижность этого сопряжения во время возвратно-поступательного движения поршня. Игольчатые ролики распределены по окружности и удерживаются цилиндрической обоймой, благодаря чему они сохраняют правильное взаимное положение при вращении и изменении направления нагрузки.

Назначение и конструкция

Этот сепаратор относится к игольчатым подшипникам без отдельных внутреннего и наружного колец. Дорожками качения для роликов служат сопряженные поверхности поршневого пальца и отверстия верхней головки шатуна. Такая компоновка занимает мало места в радиальном направлении и подходит для компактного кривошипно-шатунного механизма бензинового двигателя. Деталь рассчитана на восприятие радиальной нагрузки в месте соединения поршня и шатуна.

Сепаратор применяют при ремонте двигателей 1E40F и 1E44F, устанавливаемых на мотокосы и триммеры. Само обозначение двигателя не отменяет проверку размеров: разные производители и модификации техники могут использовать отличающиеся детали. Размер 10×12,5×16 мм означает внутренний диаметр 10 мм, наружный диаметр 12,5 мм и ширину 16 мм. Все три значения должны соответствовать штатному подшипнику и посадочным поверхностям конкретного двигателя.

Что проверить при подборе

Перед покупкой измерьте поршневой палец, посадочное отверстие в верхней головке шатуна и доступную ширину между ограничивающими поверхностями. Нельзя подбирать сепаратор только по мощности, рабочему объему или внешнему виду мотокосы: одинаковые по классу двигатели могут различаться исполнением поршневой группы. Если старую деталь удается измерить без искажения, сопоставьте ее внутренний и наружный диаметры, а также полную ширину с параметрами 10×12,5×16 мм.

• Внутренний диаметр — 10 мм: определяет соответствие поршневому пальцу.
• Наружный диаметр — 12,5 мм: должен подходить к отверстию верхней головки шатуна.
• Ширина — 16 мм: должна соответствовать месту установки без осевого зажатия обоймы.
• Тип — игольчатый сепаратор: ролики работают непосредственно между сопряженными поверхностями без собственных подшипниковых колец.
• Назначение — бензиновые мотокосы и триммеры: деталь устанавливается внутри поршневой группы двигателя.

Замена и установка

Замена сепаратора обычно выполняется при разборке поршневой группы, обнаружении поврежденных роликов или обоймы, а также при появлении недопустимого люфта в соединении поршневого пальца с шатуном. Одновременно необходимо осмотреть палец и внутреннюю поверхность верхней головки шатуна. Задиры, выработка, овальность или повреждение дорожек качения нельзя устранить установкой одного нового сепаратора: состояние сопряженных деталей напрямую влияет на зазор и работу игольчатых роликов.

Монтаж проводят без ударной нагрузки и перекоса. Посадочное место, палец и сепаратор должны быть чистыми, а ролики — оставаться в своих окнах обоймы. Перед сборкой применяют смазку, предусмотренную технологией обслуживания конкретного двухтактного двигателя. После установки проверяют свободное движение соединения, отсутствие заедания и правильное осевое расположение детали. Такой подход помогает не повредить ролики при сборке и сразу выявить несоответствие размера.

BEST 10×12,5×16 мм подойдет для ремонта только при полном совпадении трех посадочных размеров и конструкции соединения. Точная проверка перед разборкой сокращает риск повторного ремонта и позволяет восстановить нормальную подвижность шатуна относительно поршневого пальца.
