Втулка скольжения штанги мотокосы BEST 8×23,5 мм

Втулка скольжения штанги мотокосы BEST 8×23,5 мм

Втулка устанавливается внутри трубы штанги мотокосы или бензинового триммера и служит направляющей для вращающегося вала. Центральное отверстие диаметром 8 мм рассчитано на размещение вала, а наружный размер 23,5 мм определяет посадку детали в штанге. При правильном подборе втулка поддерживает соосное положение вала внутри трубы и отделяет его от внутренней стенки штанги. Это важно для нормального вращения привода между двигателем и нижним редуктором.

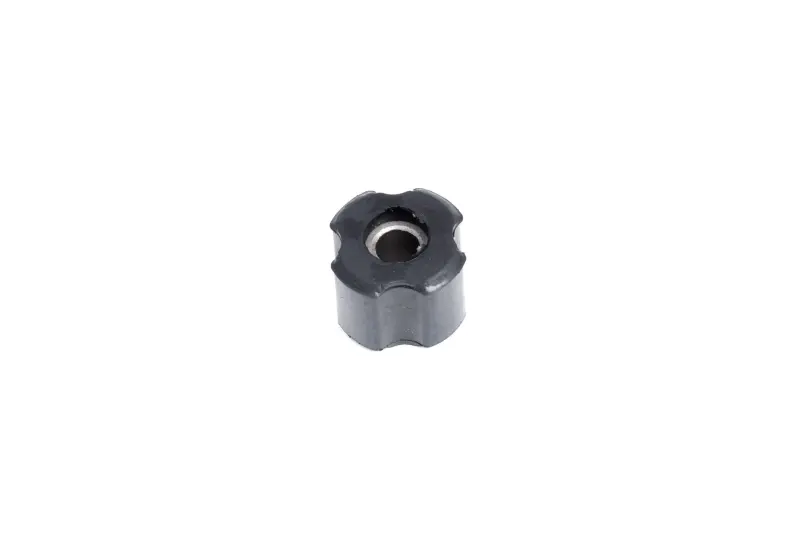

Деталь имеет чёрный корпус с центральной металлической вставкой и фигурным наружным профилем. Выступы по периметру образуют точки посадки внутри трубы. Такая форма принципиальна при замене: кроме двух основных диаметров, необходимо сопоставить наружный контур, высоту и способ фиксации с демонтированной втулкой. Деталь относится к запчастям штанги, поэтому её нельзя выбирать только по марке мотокосы или внешнему сходству.

Что проверить перед выбором

• Диаметр вала — 8 мм. Измерение выполняют по той части приводного вала, которая проходит через центральное отверстие втулки.
• Наружный размер — 23,5 мм. Он должен соответствовать внутренней посадочной зоне трубы, а не номинальному наружному диаметру штанги.
• Форма корпуса. Сопоставьте количество и расположение наружных выступов, поскольку круглая и профилированная втулки одинакового размера могут устанавливаться по-разному.
• Высота детали. Этот параметр следует снять со старой втулки: одинаковые диаметры не подтверждают совпадение по длине посадки.
• Конструкция штанги. Проверьте расположение направляющих внутри трубы и количество втулок, предусмотренное конкретной штангой.

Когда требуется замена

Состояние направляющих втулок проверяют при разборке штанги, появлении заметного бокового перемещения вала, постороннего дребезжания внутри трубы либо следов контакта вращающейся детали со штангой. Поводом для установки новой втулки также служат трещины корпуса, деформация наружных выступов, увеличенный зазор в центральном отверстии или потеря плотности посадки. Эти признаки оценивают после остановки мотокосы и извлечения вала.

Перед монтажом внутреннюю полость трубы очищают от частиц разрушенной старой втулки и загрязнений. Новую деталь устанавливают без перекоса, сохраняя правильную ориентацию её наружного профиля. Вал должен проходить через центральное отверстие свободно, но без выраженного поперечного люфта. Если для посадки требуется чрезмерное усилие либо втулка свободно перемещается в трубе, размеры или профиль детали не соответствуют штанге.

После сборки вал проворачивают вручную, чтобы проверить отсутствие заеданий и контакта с трубой. Затем контролируют соединение штанги с приводом и редуктором в соответствии с конструкцией конкретной мотокосы. Установка втулки не устраняет повреждения самого вала, трубы, муфты или редуктора, поэтому при выраженном биении следует проверить все сопряжённые детали.

Практический сценарий применения

Втулка BEST подходит для ремонта штанги, в которой используется приводной вал диаметром 8 мм и посадочный наружный размер направляющей 23,5 мм. Она может применяться при восстановлении существующей штанги или её сборке после обслуживания. Для уверенного выбора снимите старую втулку, очистите её от загрязнений и последовательно сравните внутренний размер, наружный габарит, высоту и профиль выступов. Такой порядок помогает отличить эту модификацию от втулок под вал 7 мм и вариантов с наружными размерами 25,5 или 26 мм.
