Стартер в сборе для бензопилы Goodluck GL 3800, 4 зацепа, BEST

Ручной стартер BEST для Goodluck GL 3800

Стартер в сборе предназначен для ручного запуска бензопилы Goodluck GL 3800 с системой зацепления на четыре зацепа. При вытягивании шнура шкив передает вращение пусковым собачкам и маховику двигателя, а после отпускания ручки возвратная пружина сматывает шнур обратно. Исправный механизм позволяет повторять пуск без ручной укладки шнура и разборки корпуса.

Деталь подходит для ремонта бензопилы, у которой шнур перестал возвращаться, ручка вытягивается без передачи вращения двигателю, поврежден шкив либо треснул корпус стартера. Поставка собранного механизма удобна при комплексном износе нескольких деталей: вместо восстановления отдельных компонентов можно заменить стартер целиком. Это также сокращает количество операций с предварительно натянутой возвратной пружиной.

Конструкция и назначение

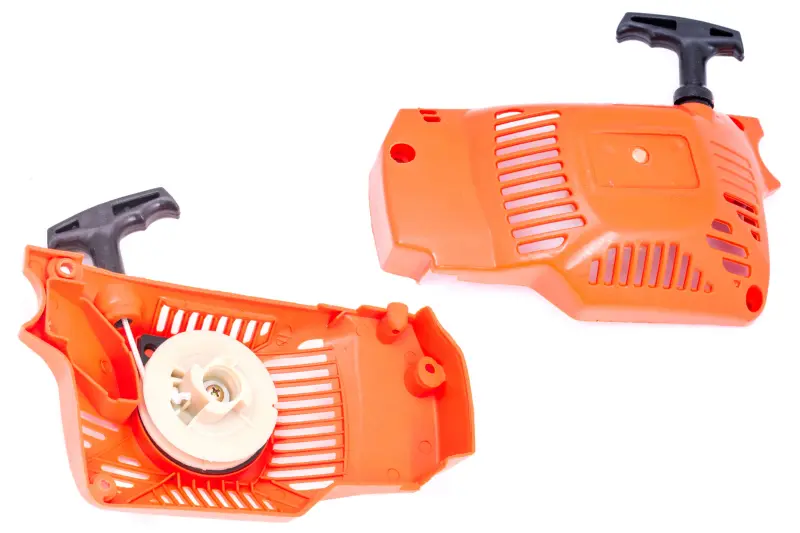

Стартер выполнен в оранжевом корпусе с вентиляционными прорезями. Снаружи расположена черная Т-образная ручка, внутри — шкив для намотки пускового шнура. Корпус одновременно служит основанием механизма и боковой панелью бензопилы. Четыре зацепа обеспечивают сопряжение пусковой части с ответными собачками двигателя в конфигурации, применяемой на Goodluck GL 3800.

Во время рывка шнур раскручивает шкив, зацепление кратковременно передает усилие маховику и помогает провернуть коленчатый вал для запуска мотора. После возврата ручки пусковая часть выходит из взаимодействия с вращающимися деталями двигателя. Поэтому состояние шкива, шнура, пружины и ответных собачек непосредственно влияет на четкость работы ручного запуска.

Что проверить при подборе

• Модель бензопилы: изделие рассчитано на Goodluck GL 3800; одного внешнего сходства с крышками для серий 4500, 5200 или 5800 недостаточно.
• Количество зацепов: у устанавливаемого варианта и ответной части двигателя должна совпадать конфигурация на четыре зацепа.
• Форма корпуса: сравните контур панели, расположение вентиляционных прорезей, точек крепления и выхода шнура со снятым стартером.
• Посадка шкива: его положение должно соответствовать пусковым собачкам бензопилы, чтобы рывок передавал вращение без проскальзывания.
• Исполнение: эта позиция является обычным ручным стартером; ее не следует смешивать с отдельно продаваемыми вариантами облегченного пуска.

Перед заказом лучше снять старую панель и сопоставить не только обозначение GL 3800, но и все перечисленные конструктивные признаки. У бензопил близкого внешнего формата могут различаться крепежная схема, профиль корпуса и пусковое сопряжение. Такое сравнение помогает избежать установки детали, которая совпадает по назначению, но не садится на картер или не входит в контакт с собачками.

Установка и проверка

Работы выполняют на остановленной и остывшей бензопиле, предварительно отсоединив колпачок свечи зажигания. После демонтажа старого стартера следует проверить состояние ответных собачек и очистить посадочную поверхность от опилок. Новый механизм располагают на картере без перекоса. Если шкив сразу не совместился с собачками, ручку слегка вытягивают и затем плавно отпускают, удерживая корпус в посадочном положении. Крепеж затягивают равномерно, без деформации панели.

До запуска двигателя проверьте ход шнура несколькими спокойными вытягиваниями. Он должен выходить без закусывания, передавать вращение и полностью возвращать ручку к корпусу. Не стоит отпускать вытянутую ручку так, чтобы она ударяла по панели: контролируемый возврат уменьшает ударную нагрузку на шнур, шкив и места фиксации. Стартер BEST для Goodluck GL 3800 выбирают, когда требуется собранный четырехзацепный механизм ручного запуска с соответствующей формой бокового корпуса.
