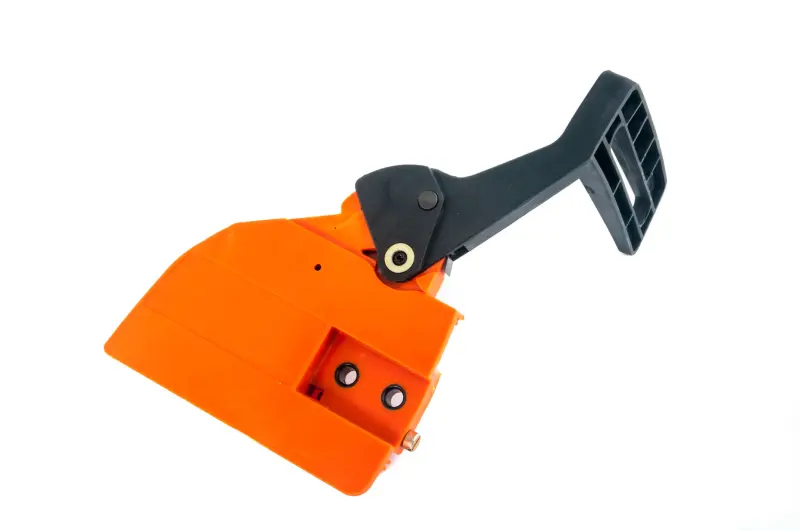

Ручной тормоз цепи в сборе с натяжителем для Husqvarna 137 BEST

Ручной тормоз цепи в сборе с натяжителем для Husqvarna 137 BEST

Готовый узел для ремонта бензопилы Husqvarna 137 объединяет боковой защитный щиток, рукоятку включения тормоза и механизм регулировки натяжения цепи. Такое исполнение подходит для замены поврежденной или изношенной сборки со стороны сцепления, когда требуется восстановить штатное размещение шины, работу тормоза и возможность регулировать цепь одним установленным узлом.

Тормоз цепи предназначен для остановки ее движения при срабатывании механизма. Рукоятка одновременно выполняет функцию переднего защитного щитка: перевод вперед включает тормоз, а возврат в сторону передней рукоятки освобождает его. В корпусе предусмотрены крепежные точки, а встроенный натяжитель взаимодействует с регулировочным отверстием направляющей шины. При вращении регулировочного винта штифт перемещает шину вперед или назад, позволяя убрать провисание цепи.

Конструкция и назначение

• Сборное исполнение: корпус, тормозная рукоятка и натяжитель находятся в одной детали, поэтому при ремонте не требуется отдельно подбирать наружный щиток и механизм регулировки.
• Модельное применение: геометрия изделия рассчитана на бензопилу Husqvarna 137; перед заказом необходимо сверить модель пилы и форму снятой сборки.
• Встроенная регулировка: натяжной штифт входит в соответствующее отверстие шины и изменяет ее положение при повороте винта.
• Защитная компоновка: оранжевый боковой корпус закрывает зону сцепления, а черная рукоятка позволяет вручную включать и отпускать тормоз.

Что проверить перед выбором

Название Husqvarna 137 должно точно совпадать с обозначением бензопилы. Дополнительно сравните расположение крепежных отверстий, форму бокового корпуса, положение регулировочного винта и натяжного штифта, а также конфигурацию рукоятки. Не следует выбирать деталь только по общему внешнему сходству: у соседних серий могут отличаться посадочные точки и устройство тормозного механизма. Если на пиле ранее менялись корпусные детали или режущая гарнитура, особенно внимательно проверьте совмещение штифта натяжителя с отверстием установленной шины.

Установка и первичная проверка

Монтаж выполняют на полностью остановленной и остывшей бензопиле. При работе с пильной цепью нужны защитные перчатки. Перед установкой шину переводят назад, цепь укладывают на ведущую звездочку и в паз шины, после чего регулировочный штифт точно совмещают с нижним отверстием шины. Гайки крепления сначала затягивают только от руки, чтобы шина сохраняла возможность перемещения во время регулировки.

Натяжение задают регулировочным винтом при приподнятом носке шины. Цепь не должна провисать снизу, но должна свободно перемещаться по пазу вручную. После настройки крепеж окончательно затягивают, удерживая носок шины поднятым. Попытка регулировать положение шины при уже полностью затянутых гайках способна повредить натяжной механизм.

До начала пиления проверьте свободное перемещение рукоятки, четкое включение и отпускание тормоза, правильную посадку корпуса и отсутствие перекоса шины. Если тормозная лента, пружинный механизм или сопряженные детали установлены неправильно, требуется профессиональная сборка и контроль. После монтажа также следует регулярно проверять натяжение цепи, особенно в период приработки новой гарнитуры.
