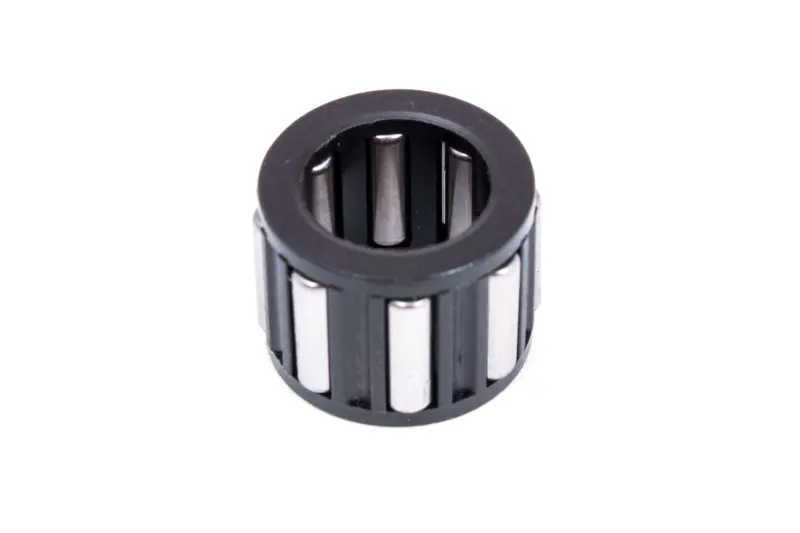

Игольчатый подшипник барабана сцепления 10×16×12 для STIHL MS 361/MS 440 BEST

Игольчатый подшипник барабана сцепления BEST для STIHL MS 361 и MS 440

Компактный игольчатый подшипник размером 10×16×12 мм устанавливается в приводе цепи бензопил STIHL MS 361 и MS 440. Деталь также называют сепаратором тарелки сцепления или игольчатым сепаратором барабана. Она размещается на хвостовике коленчатого вала под барабаном сцепления и звездочкой, обеспечивая их свободное вращение относительно вала в предусмотренных режимах работы пилы.

Внутри цилиндрической обоймы расположены игольчатые ролики. Такая компоновка позволяет разместить подшипник в ограниченном пространстве между посадочными поверхностями. Сепаратор удерживает ролики в заданном положении и распределяет их по окружности, поэтому исправность этой небольшой детали непосредственно влияет на посадку и вращение барабана.

Назначение и подтвержденные параметры

• Тип: игольчатый подшипник, или игольчатый сепаратор барабана сцепления.
• Размер: внутренний диаметр 10 мм, наружный диаметр 16 мм, ширина 12 мм.
• Применение: привод цепи бензопилы, зона установки барабана сцепления и звездочки.
• Совместимые модели: STIHL MS 361 и STIHL MS 440.
• Исполнение: цилиндрическая обойма с игольчатыми роликами.
• Бренд детали: BEST.

Как правильно подобрать подшипник

Перед заказом необходимо проверить модель бензопилы и три посадочных размера: внутренний диаметр, наружный диаметр и ширину. Для этой позиции они составляют 10×16×12 мм. Одного внешнего сходства недостаточно: игольчатые сепараторы близких размеров могут различаться посадкой и не обеспечивать нормального положения барабана. Если пила ранее ремонтировалась или получила детали другой модификации, дополнительно сопоставьте размеры установленного подшипника и посадочных мест.

Подшипник рассчитан именно на установку под барабан сцепления. Его не следует путать с подшипниками коленчатого вала, втулками, шайбами или другими деталями привода. При подборе также учитывайте состояние самого барабана, ведущей звездочки, хвостовика коленвала, шайбы и стопорного крепления: новый сепаратор не устраняет износ соседних поверхностей.

Когда требуется замена

Проверка подшипника необходима при обслуживании барабана и ведущей звездочки, а также при появлении заметного люфта, затрудненного вращения или следов повреждения в зоне посадки. Основанием для замены служат деформация обоймы, поврежденные либо отсутствующие ролики, разрушение перемычек сепаратора и выраженные следы перегрева. Продолжать сборку с поврежденной деталью не следует, поскольку барабан должен устанавливаться ровно и вращаться без заеданий.

Рекомендации по установке

Перед монтажом очистите хвостовик коленчатого вала и посадочную поверхность от загрязнений и остатков старой смазки. Подшипник необходимо смазать составом, предназначенным производителем пилы для игольчатого сепаратора барабана. После установки барабана его проворачивают примерно на один полный оборот, чтобы привод масляного насоса занял правильное положение. Затем возвращают на место звездочку, шайбу и стопорное крепление согласно конструкции конкретной пилы.

Во время разборки удобно одновременно оценить износ барабана и звездочки. Детали с глубокими канавками, перекосом или поврежденными посадочными поверхностями следует обслужить отдельно. Правильно подобранный подшипник 10×16×12 мм подходит для планового ремонта STIHL MS 361 и MS 440, когда требуется восстановить штатную посадку и свободное вращение барабана сцепления.
