Муфта сцепления BEST для бензопил Husqvarna 137, 142, 236

Муфта сцепления BEST для Husqvarna 137, 142 и 236

Муфта предназначена для ремонта центробежного сцепления бензопил Husqvarna 137, 142 и 236. Деталь устанавливается на коленчатый вал двигателя и взаимодействует с барабаном сцепления, через который вращение передается на ведущую звездочку и пильную цепь. Такая замена актуальна при износе установленной муфты, повреждении колодок или пружины, а также при нестабильном включении привода.

Как работает муфта

В конструкции предусмотрены две расположенные напротив друг друга колодки, охваченные общей витой пружиной. Пока двигатель работает на холостом ходу, пружина удерживает колодки ближе к центру, поэтому они не должны передавать вращение барабану. С ростом частоты вращения центробежная сила разводит колодки наружу. Их внешние поверхности соприкасаются с внутренней поверхностью барабана, после чего начинает двигаться пильная цепь.

Такая схема обеспечивает автоматическое включение без отдельного рычага управления. Состояние колодок и пружины напрямую влияет на момент срабатывания сцепления. Сильный износ контактных поверхностей может сопровождаться пробуксовкой и запаздывающим запуском цепи, а ослабленная или поврежденная пружина — неправильным возвращением колодок после снижения оборотов. При диагностике необходимо оценивать весь сопряженный механизм, поскольку похожие симптомы также могут быть связаны с барабаном, ведущей звездочкой, подшипником или настройкой холостого хода.

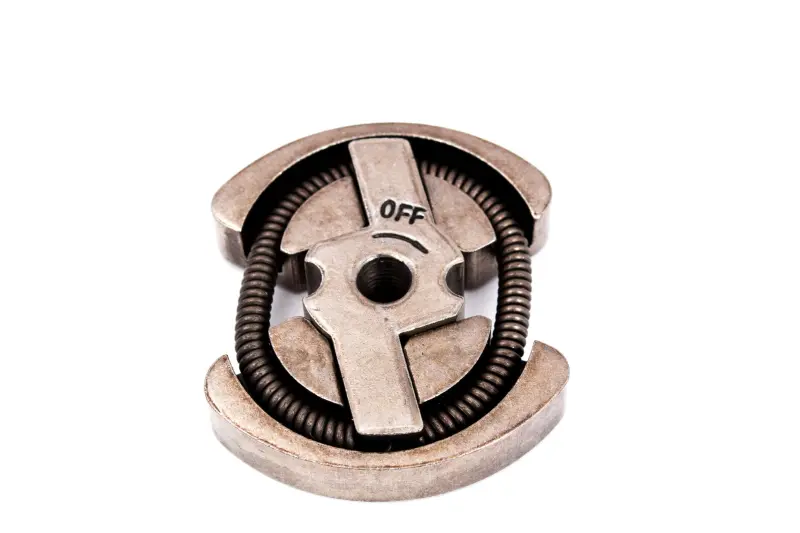

Конструкция и признаки для подбора

• назначение — центробежное сцепление бензопилы;
• заявленная совместимость — Husqvarna 137, 142 и 236;
• исполнение — две симметричные колодки с общей кольцевой пружиной;
• крепление — через центральное резьбовое отверстие;
• на центральной части присутствует обозначение направления снятия OFF.

Одного совпадения марки бензопилы недостаточно, если техника выпускалась в нескольких модификациях или уже ремонтировалась с установкой других деталей. Перед заказом следует проверить полное обозначение модели и сопоставить новую муфту со снятой. Сравнивают форму и количество колодок, расположение пружины, наружный габарит, параметры центральной резьбы и посадку относительно барабана. Муфта должна свободно размещаться внутри барабана без перекоса и постороннего контакта в исходном положении.

Когда требуется проверка сцепления

Осмотр механизма проводят, если цепь начинает движение с задержкой, останавливается под обычной нагрузкой, включается рывками либо продолжает двигаться после возврата двигателя к холостому ходу. Поводом для замены служат трещины и деформация колодок, выраженный неравномерный износ их наружных поверхностей, повреждение пружины или заметный люфт между деталями муфты. Следы перегрева требуют дополнительной проверки внутренней поверхности барабана и соседних компонентов.

Новая муфта не устраняет дефекты изношенного барабана, звездочки или подшипника. Поэтому во время разборки полезно проверить плавность вращения барабана, состояние его контактной поверхности и отсутствие критической выработки на сопряженных деталях. Комплексный осмотр помогает избежать повторной разборки и правильно определить причину нестабильного привода цепи.

Установка и контроль после ремонта

Для доступа к муфте снимают боковую крышку, пильную гарнитуру и барабан сцепления. Коленчатый вал фиксируют предназначенным для обслуживания способом, а муфту отворачивают подходящим инструментом с учетом обозначения OFF. Удары по колодкам и чрезмерное растяжение пружины недопустимы: они могут изменить геометрию деталей и момент включения. Если нет опыта разборки центробежного сцепления бензопилы, установку стоит поручить специалисту.

После сборки проверяют свободное вращение барабана при заглушенном двигателе, правильность установки крышки и пильной гарнитуры. Во время контрольного запуска цепь должна оставаться неподвижной на устойчивом холостом ходу и начинать движение при повышении оборотов. Если она движется постоянно, включается с выраженными рывками или слышен посторонний металлический звук, бензопилу следует остановить и повторно проверить монтаж, состояние барабана и регулировку двигателя.
