Муфта сцепления бензопилы Goodluck GL 4500/5200 BEST

Муфта сцепления для бензопилы Goodluck GL 4500/5200 BEST

Муфта BEST предназначена для ремонта центробежного сцепления бензопил Goodluck GL 4500 и GL 5200. Деталь устанавливается со стороны привода цепи и передает крутящий момент от двигателя на барабан сцепления, связанный с ведущей звездочкой. Такое соединение позволяет автоматически включать привод при повышении оборотов и разъединять двигатель с пильной гарнитурой после возврата к холостому ходу.

Как работает муфта

В конструкции используются три подвижные колодки, соединенные тремя витковыми пружинами. Пока двигатель выключен или работает на малых оборотах, пружины удерживают колодки ближе к центру, поэтому они не должны прижиматься к внутренней поверхности барабана. При разгоне центробежная сила разводит колодки наружу. Их наружные поверхности контактируют с барабаном, после чего вращение передается на звездочку и пильную цепь. При снижении оборотов исправные пружины возвращают колодки в исходное положение, и привод цепи отключается.

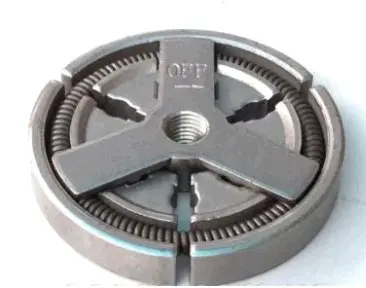

Муфта имеет трехколодочную круглую конструкцию, центральное резьбовое посадочное отверстие и открытую систему пружин. На корпусе присутствует обозначение TOP, которое задает ориентацию детали при сборке. Геометрию колодок, расположение пружин и посадочную часть необходимо учитывать вместе: внешне похожие сцепления разных серий могут отличаться посадкой, высотой, вылетом или сопряжением с барабаном.

Когда требуется проверка сцепления

Осмотр муфты уместен, если цепь начинает двигаться на холостом ходу, включается с заметным рывком, запаздывает при наборе оборотов либо останавливается под нагрузкой при продолжающейся работе двигателя. Причиной подобных проявлений может быть износ колодок, повреждение или ослабление пружин, загрязнение, неисправность барабана либо неправильная настройка двигателя, поэтому перед заменой нужно проверить сцепление в сборе. Перегрев, выраженные задиры, трещины, деформация и неодинаковое положение колодок также служат основанием для разборки и диагностики.

Как правильно подобрать деталь

Основной критерий совместимости — бензопила Goodluck серии GL 4500 или GL 5200 и соответствующая конфигурация штатного сцепления. Перед установкой сравните новую муфту со снятой деталью по центральной резьбовой посадке, наружному диаметру, общей высоте, вылету относительно барабана, форме трех колодок и размещению пружин. Отдельно проверьте состояние барабана, ведущей звездочки и его подшипника: сильная выработка сопряженных деталей способна ухудшить работу даже после установки новой муфты.

Название модели пилы нельзя считать единственным признаком подбора, поскольку в технике одной серии могут встречаться конструктивные исполнения, выпущенные разными поставщиками. Муфта должна свободно размещаться внутри подходящего барабана без постоянного контакта колодок с его стенкой на малых оборотах. При этом посадка на валу и взаимное положение деталей обязаны полностью соответствовать снятому сцеплению. Если старая муфта отличается количеством колодок, устройством центра или расположением пружин, такую замену устанавливать не следует.

Установка и контроль после ремонта

Работы выполняют на остановленной и остывшей бензопиле с исключенным случайным запуском. Порядок снятия крышки, шины, цепи, барабана и самой муфты должен соответствовать сервисной инструкции конкретной модификации пилы. Для отворачивания и затяжки используют подходящий инструмент, не ударяя по колодкам и не растягивая пружины. При монтаже учитывают обозначение TOP и штатное положение детали. Самостоятельно изменять форму колодок, подпиливать посадку или ставить случайно подобранные пружины нельзя: их параметры влияют на момент включения сцепления.

После сборки проверяют свободное вращение барабана при неработающем двигателе, правильность установки пильной гарнитуры и отсутствие перекоса. Первый запуск проводят по инструкции бензопилы: на холостом ходу цепь должна оставаться неподвижной, а при повышении оборотов — включаться без затяжной пробуксовки и постороннего трения. Муфта BEST для Goodluck GL 4500/5200 подходит для восстановления штатной автоматической передачи вращения при условии полного совпадения посадки и конфигурации со старой деталью.
