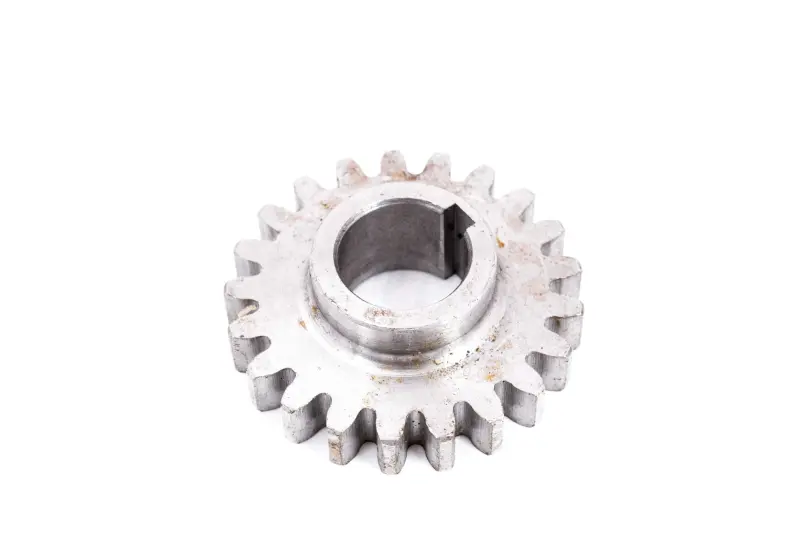

Шестерня пускового механизма ведущая для мотоблока 195N (12 л.с.) XING

Ведущая шестерня пускового механизма 195N (12 л.с.) XING

Ведущая шестерня XING предназначена для ремонта пускового механизма мотоблока с дизельным двигателем 195N номинальной мощностью 12 л.с. В момент запуска она входит в зацепление с ответной шестернёй и передаёт усилие, необходимое для пуска двигателя. Деталь устанавливается именно в ведущую часть механизма, поэтому её нельзя заменять внешне похожими шестернями другого назначения.

Шестерня выполнена в виде зубчатого колеса с центральной ступицей, посадочным отверстием и пазом под шпонку. Посадка на вал и шпоночное соединение обеспечивают передачу усилия, а зубчатый венец взаимодействует с сопряжённой деталью. Для нормальной работы узла важны не только общая форма шестерни, но и число зубьев, их профиль, размеры посадочного отверстия, глубина ступицы и расположение шпоночного паза.

Когда требуется замена

Установить новую шестерню стоит при повреждении или заметном износе зубьев, деформации ступицы, разбитой посадке либо неисправности шпоночного соединения. Такие дефекты нарушают правильную передачу усилия в пусковом механизме и могут создавать дополнительную нагрузку на сопряжённые элементы. Если запуск сопровождается некорректной работой зацепления, узел необходимо разобрать и оценить состояние всех участвующих в передаче усилия деталей.

При ремонте осмотрите ответную шестерню, шпонку, вал и крепёж. Изношенная ответная деталь, повреждённая шпонка или разбитое посадочное место могут помешать нормальной работе даже после установки новой шестерни. Замена должна устранять неисправность узла в целом, а не только её наиболее заметное проявление.

Как правильно подобрать шестерню

Деталь предназначена для одноцилиндрового четырёхтактного дизельного двигателя 195N с водяным охлаждением и номинальной мощностью 12 л.с. Однако обозначения двигателя недостаточно для окончательного выбора. Перед заказом снимите старую шестерню и сопоставьте количество и профиль зубьев, форму детали, посадочное отверстие, глубину ступицы, положение шпоночного паза и посадочные размеры.

Особенно важно отличать ведущую шестерню пускового механизма от ведомой шестерни, распределительной шестерни коленвала, деталей балансирного вала и шестерён редуктора. Эти запчасти могут применяться в узлах одного двигателя, но выполняют разные задачи и отличаются геометрией. Совпадение модели двигателя без совпадения конструкции и посадки не гарантирует правильную установку.

Установка

Перед монтажом очистите посадочное место на валу и проверьте состояние шпонки. На сопрягаемых поверхностях не должно оставаться загрязнений, мешающих ровной посадке. Устанавливайте шестерню без перекоса, контролируя совпадение шпоночного паза и правильное положение детали на валу. Если шестерня не садится штатно, повторно проверьте её геометрию и соответствие старой детали.

Не пытайтесь устранять несовпадение подтачиванием зубьев, посадочного отверстия или шпоночного паза: такая доработка нарушает геометрию соединения и не заменяет правильный подбор. После сборки проверьте зацепление с ответной шестернёй. Механизм должен перемещаться без заклинивания, перекоса и неправильного контакта зубьев. Тщательная проверка посадки и сопряжённых деталей помогает вернуть пусковому механизму корректную передачу усилия.
