Механизм управления дроссельной заслонкой 195N (12 л.с.) XING

Механизм управления дроссельной заслонкой 195N (12 л.с.) XING

Рычажный механизм предназначен для управления оборотами мотоблока с дизельным двигателем 195N номинальной мощностью 12 л.с. Деталь принимает движение от руки оператора и передает его на привод, связанный с системой регулирования двигателя. Она нужна для выбора требуемого режима при запуске, движении, обработке почвы и работе с навесным оборудованием.

Назначение и конструкция

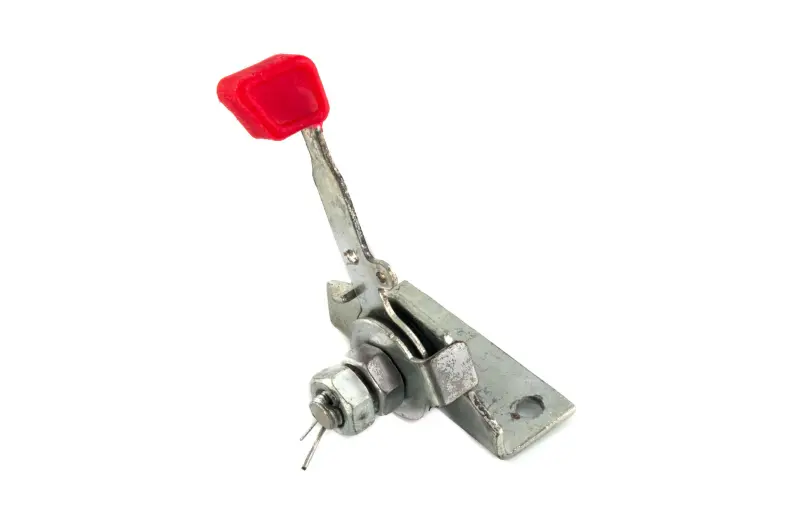

Основу детали составляет металлическая монтажная пластина с крепежными отверстиями. На ней расположен поворотный рычаг с осевым соединением, гайкой и красной рукояткой. Такая компоновка позволяет закрепить механизм на предусмотренном месте и соединить его с имеющейся тягой либо другим приводом управления. Положение рычага задает перемещение соединенной детали, поэтому исправность шарнира и правильное подключение непосредственно влияют на удобство регулировки оборотов.

Длинная рукоятка обеспечивает доступ к управлению, а пластиковый наконечник создает удобную опорную поверхность для пальцев. Металлическое основание удерживает поворотную часть в заданном положении относительно корпуса техники. Размеры пластины, расстояния между отверстиями и параметры соединения в карточке не указаны, поэтому геометрию необходимо сопоставлять с демонтированным механизмом.

Что проверить при подборе

Основной критерий совместимости — двигатель 195N мощностью 12 л.с. Одного совпадения мощности недостаточно: на технике разных выпусков может отличаться исполнение крепления или привода. Перед заказом сравните старую деталь и место ее установки по следующим признакам:

• форма основания — пластина должна размещаться на штатной площадке без изменения соседних деталей;
• количество и расположение отверстий — крепежные точки должны совпадать с посадочными местами;
• направление рычага — проверьте его ориентацию и свободное пространство для полного хода;
• тип присоединения привода — сопоставьте место подключения тяги или управляющего соединения;
• положение осевого шарнира — его размещение определяет траекторию движения рычага.

Обозначение 195N указывает на семейство одноцилиндровых четырехтактных дизельных двигателей с водяным охлаждением. Механизмы для других серий могут выглядеть сходно, но это не подтверждает взаимозаменяемость. Для выбора ориентируйтесь прежде всего на модель двигателя и фактическую конфигурацию установленной детали.

Когда требуется замена

Проверить механизм стоит при заметном люфте поворотной части, деформации рычага или основания, повреждении крепежных отверстий, затрудненном ходе либо невозможности уверенно удерживать выбранное положение. Перед заменой также осмотрите тягу, соединения и соседние детали управления: причина некорректной регулировки может находиться не только в самом рычажном механизме.

Установка и проверка

До разборки зафиксируйте положение старого рычага и схему присоединения привода. Новую деталь устанавливают на штатное место, совмещают отверстия основания с крепежными точками и подключают тягу в той же конфигурации. Крепление должно удерживать пластину без смещения, но сборка не должна ограничивать поворот рычага. Если привод предусматривает регулировку, ее выполняют по руководству к конкретной модели мотоблока.

После монтажа вручную проведите рычаг через весь доступный диапазон. Он должен двигаться без заклинивания, не задевать корпус и соседние компоненты, а подключенная тяга — перемещаться без перекоса. Затем проверьте соответствие минимального и максимального положений требованиям двигателя. Такая проверка помогает исключить неполный ход привода и неправильное подключение до эксплуатации техники.

Основные характеристики

• тип детали — механизм управления дроссельной заслонкой;
• назначение — система ручного управления оборотами мотоблока;
• совместимая модель двигателя — 195N;
• номинальная мощность двигателя — 12 л.с.;
• исполнение — поворотный рычаг на металлическом основании;
• рукоятка — красная.

Механизм подходит для ремонта штатного управления мотоблока с двигателем 195N, если совпадают крепежная геометрия, направление рычага и способ подключения привода. Сопоставление этих признаков со старой деталью позволяет подобрать нужное исполнение без ошибочной замены внешне похожим механизмом.
