Коленчатый вал JING для мотороллера Муравей, втулка

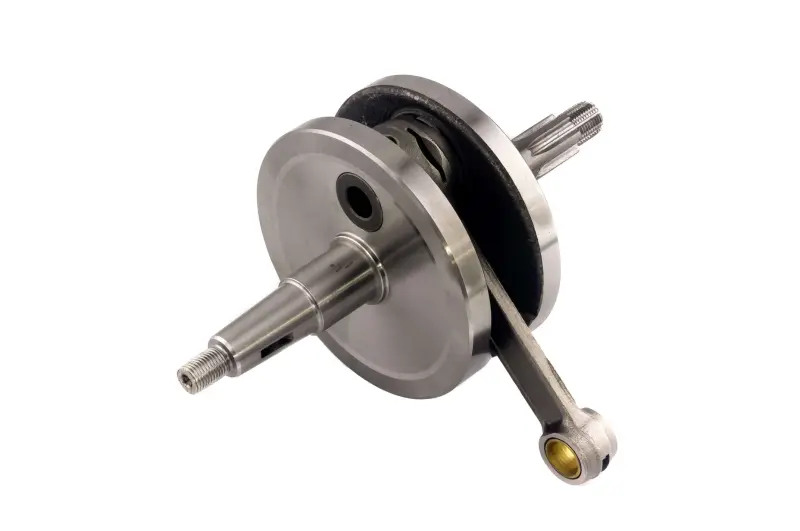

Коленчатый вал JING для мотороллера Муравей

Коленчатый вал предназначен для ремонта двухтактного двигателя мотороллера «Муравей» объемом 200 см³. Деталь принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент другим механизмам силового агрегата. От геометрии коленвала, состояния его посадочных поверхностей и соединения с шатуном зависят ровность вращения, уровень вибраций и стабильность работы двигателя.

Исполнение «втулка» означает втулочное соединение в верхней головке шатуна, куда устанавливается поршневой палец. Это существенный критерий подбора: вариант со втулкой нельзя автоматически заменять исполнением с игольчатым сепаратором без проверки всей сопрягаемой группы. Конструкция включает две щеки кривошипа, шатун и выходные части вала. На одном конце предусмотрена резьбовая часть, на другом — шлицевая посадка. Коленвал поставляется как собранная кривошипно-шатунная деталь, поэтому при ремонте не требуется подбирать отдельно щеки и шатун.

Когда требуется замена

Поводом для диагностики становятся металлический стук из картера, усилившаяся вибрация, ощутимый люфт шатуна, повреждение посадочных шеек либо резьбы, износ втулки верхней головки и биение концов вала. Эти признаки необходимо оценивать после разборки двигателя: похожий шум могут создавать коренные подшипники, поршневая группа или детали трансмиссии. Перед установкой нового коленвала следует определить причину преждевременного износа, чтобы новая деталь не получила такую же нагрузку.

Что проверить при подборе

• Модель двигателя. Позиция рассчитана на двухтактный 200-кубовый двигатель мотороллера «Муравей»; одного внешнего сходства с валами для другой техники недостаточно.
• Исполнение верхней головки шатуна. Требуется вариант под втулку, а не под игольчатый сепаратор.
• Посадочные места. Сопоставьте с демонтированной деталью диаметры и длину шеек, расположение ступеней, форму обоих концов и общую ширину кривошипной части.
• Сопрягаемые детали. Проверьте соответствие поршневому пальцу, коренным подшипникам, уплотнениям и устанавливаемым на концы вала деталям.
• Модификацию мотора. У техники разных лет встречаются конструктивные различия, поэтому перед заказом желательно сравнивать сам старый коленвал и посадки разобранного двигателя.

Рекомендации по установке

Замена выполняется с разборкой двигателя и разъединением половин картера. До сборки проверяют состояние коренных подшипников, уплотнений, поршневого пальца и сопрягаемых посадок. Изношенные детали способны вызвать люфт, утечку смеси или повторное повреждение нового вала. Посадочные поверхности очищают, а сборку проводят подходящим инструментом, не передавая ударную нагрузку через щеки и шатун.

После монтажа коленвал должен вращаться свободно, без заеданий и касания щек о картер. Осевой зазор, биение, порядок затяжки крепежа и положение навесных деталей контролируют по ремонтной документации конкретной модификации двигателя. Перед первым запуском необходимо убедиться в правильной установке уплотнений, свободном ходе шатуна и наличии предусмотренной для двухтактного мотора смазки. Такой порядок помогает исключить перекос при сборке и сразу выявить несовместимость сопрягаемых деталей.

Коленвал JING подходит для капитального ремонта штатного двигателя «Муравья», когда требуется заменить изношенную кривошипно-шатунную сборку с втулкой в верхней головке шатуна. Для уверенного выбора достаточно сопоставить тип двигателя, исполнение шатуна и все посадочные размеры со снятой деталью до начала сборочных работ.
