Лапка переключения передач Восход JING

Лапка переключения передач Восход JING

Лапка предназначена для ножного управления коробкой передач мотоцикла Восход. Она устанавливается снаружи на вал переключения и передаёт движение стопы механизму выбора передачи. Деталь подходит для ремонта мотоцикла, у которого штатный рычаг погнут, повреждён, плохо удерживается на валу или имеет неудобный для уверенного нажатия наконечник.

Назначение и конструкция

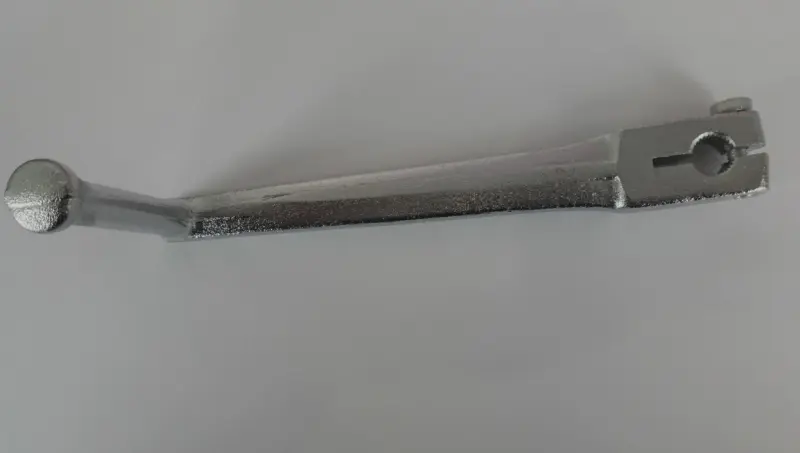

Конструкция включает удлинённый рычаг, площадку под обувь и разрезную зажимную головку с круглым посадочным отверстием. После установки головка фиксируется на валу стяжным крепежом. Такая схема позволяет лапке воспринимать усилие ноги и поворачивать вал при переключении. Правильная посадка особенно важна: рычаг не должен самопроизвольно смещаться, проворачиваться отдельно от вала или работать с выраженным люфтом.

Положение лапки влияет на удобство управления. Площадка должна находиться на доступной для носка обуви высоте, но не мешать естественному положению стопы. Слишком высокое или низкое расположение заставляет сильнее поднимать либо опускать ногу и затрудняет точное переключение. После монтажа необходимо проверить ход рычага во всех направлениях и убедиться, что он возвращается в исходное положение и не касается неподвижных частей мотоцикла.

Что проверить при подборе

• Модель мотоцикла. Эта лапка заявлена для техники Восход. Перед заказом следует уточнить модификацию мотоцикла и сравнить деталь со штатной.
• Посадку на вал. Сопоставьте диаметр посадочного места, профиль соединения и способ затяжки. Головка должна надеваться без перекоса и надёжно фиксироваться.
• Форму и вылет рычага. Сравните общую геометрию, направление изгиба и положение площадки относительно посадочной головки.
• Свободное пространство. После установки лапка не должна задевать крышку двигателя, раму, подножку или другие расположенные рядом детали.
• Положение площадки. Её высота должна позволять переключать передачи носком обуви без случайного постоянного нажатия во время движения.

Когда требуется замена

Поводом для установки новой лапки становятся деформация рычага, трещины, повреждение посадочного соединения, ослабление зажима либо износ площадки под обувь. Погнутая деталь изменяет привычное положение ноги и может задевать соседние части. Изношенная посадка проявляется люфтом или проворачиванием лапки на валу: движение ноги передаётся не сразу, поэтому переключение становится менее точным. Перед заменой также следует проверить состояние самого вала и крепежа — новая лапка не устранит люфт, вызванный повреждением сопрягаемой поверхности.

Рекомендации по установке

Монтаж выполняют на очищенное посадочное место. Лапку располагают под подходящим углом, полностью устанавливают на вал и равномерно затягивают зажимное соединение. Не следует компенсировать несоответствие посадки чрезмерной затяжкой: деталь должна совпадать с валом по основным присоединительным параметрам. После фиксации проверьте отсутствие бокового смещения, доступность всех положений переключения и зазор до соседних частей.

Перед первой поездкой полезно несколько раз переключить передачи на неподвижном мотоцикле и оценить положение площадки относительно подножки. Если носок приходится чрезмерно поднимать или опускать, угол установки корректируют до окончательной проверки крепления. Точный подбор и аккуратная установка помогают восстановить привычное ножное управление коробкой передач без лишнего люфта и перекосов.
