Вал переключения передач КПП ВОСХОД JING

Вал переключения передач КПП ВОСХОД JING

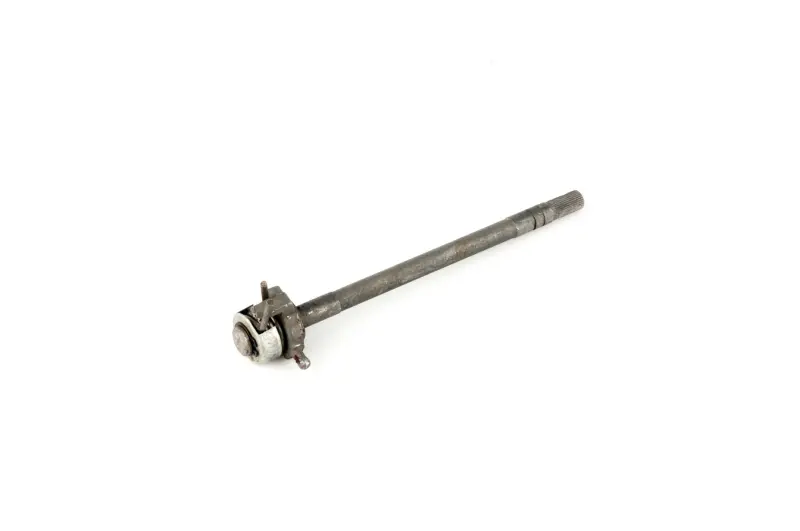

Деталь предназначена для ремонта механизма переключения передач мотоциклов семейства ВОСХОД. Вал принимает движение от наружной педали и передает его внутрь коробки передач, где приводится в действие механизм последовательного выбора ступеней. Это отдельная деталь управления КПП: ее не следует путать с первичным или вторичным валом, на которых расположены шестерни.

Назначение и конструкция

Наружный конец вала имеет шлицевой участок для соединения с педалью переключения. Такая посадка позволяет педали поворачивать вал при нажатии ногой. На противоположной стороне находится приводная часть, взаимодействующая с механизмом выбора передач. В конструкцию также входит возвратная пружина: после отпускания педали она возвращает вал в исходное положение, подготавливая привод к следующему движению вверх или вниз.

Исправность этой детали напрямую влияет на передачу хода педали к внутреннему механизму. Поводом для замены могут стать сорванные или сильно смятые шлицы, изгиб стержня, повреждение приводной части, выраженный люфт посадки либо неисправность возвратной пружины. При подобных дефектах педаль может плохо удерживаться на валу, не возвращаться в нейтральное положение между нажатиями или передавать неполный ход.

Как правильно подобрать вал

Название ВОСХОД указывает на семейство техники, однако перед покупкой необходимо учитывать исполнение конкретного двигателя и ранее установленных деталей. В разных ремонтах могли использоваться моторы, крышки и механизмы нескольких модификаций. Самая надежная проверка — сопоставить новый вал с демонтированной деталью по всей геометрии, а не только по названию мотоцикла.

• Общая длина и диаметр: определяют положение вала в картере и выход шлицевого конца наружу.
• Шлицевой участок: должны совпадать его диаметр, длина, профиль и посадка педали.
• Внутренняя приводная часть: сравните форму, направление и расположение выступов относительно стержня.
• Возвратная пружина: проверьте форму витков, направление усиков и точки их упора.
• Посадочные зоны: сопоставьте положение буртиков, упоров и участков, проходящих через картер.

Если старая педаль имеет поврежденные шлицы, ее также следует осмотреть до сборки. Изношенная посадка педали способна создавать люфт даже с новым валом и постепенно повреждать его шлицевой конец. Одновременно стоит проверить детали, с которыми взаимодействует внутренняя приводная часть, а также состояние уплотнения в месте выхода вала из картера.

Установка и проверка после ремонта

Монтаж связан с разборкой механизма переключения, поэтому порядок работ следует выбирать по руководству для конкретной модификации двигателя ВОСХОД. Перед окончательной сборкой вал устанавливают без перекоса, возвратную пружину заводят за предусмотренные упоры, а приводную часть совмещают с ответными деталями механизма. Педаль закрепляют на чистых исправных шлицах в положении, обеспечивающем удобный ход без контакта с крышкой двигателя и соседними деталями.

До запуска двигателя полезно вручную проверить свободное перемещение педали, ее уверенный возврат после нажатия и последовательное включение положений коробки. Ход не должен сопровождаться заеданием или упором педали в неподвижные части мотоцикла. Вал JING подходит для восстановления штатного привода переключения ВОСХОД при условии полного совпадения посадочных размеров и геометрии с установленной ранее деталью.
