Возвратная пружина переключения передач Минск JING

Возвратная пружина переключения передач Минск JING

Пружина предназначена для механизма ножного переключения передач мотоциклов Минск. Ее задача — возвращать педаль в исходное положение после каждого нажатия вверх или вниз. Когда педаль возвращается правильно, водитель может выполнить следующее переключение обычным движением ноги. Деталь используют при ремонте механизма, если штатная пружина сломалась, потеряла упругость, деформировалась либо перестала обеспечивать нормальный возврат педали.

Назначение и конструкция

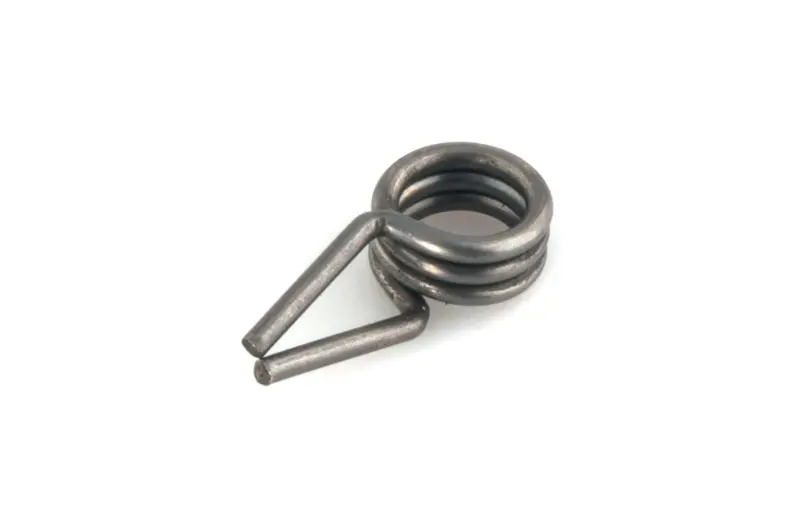

Это пружина кручения с компактной спиральной частью и двумя прямыми выводами. Витки создают возвратное усилие, а выводы служат для установки и упора в предусмотренных точках механизма. Пружина работает совместно с валиком переключения, корпусом собачек и другими деталями привода. После перемещения педали она помогает вернуть механизм в нейтральное исходное положение для следующего хода, но не отвечает за фиксацию выбранной передачи: эту функцию выполняют другие детали коробки.

Замена актуальна, когда педаль после переключения остается в верхнем или нижнем положении, возвращается не полностью либо требует ручного подведения ногой. Такие признаки не всегда вызваны только пружиной, поэтому при разборке необходимо одновременно проверить свободный ход валика, состояние корпуса собачек, упоров и регулировки механизма. Если обнаружен излом витка, заметное изменение формы или ослабление возвратного усилия, пружину устанавливают вместо поврежденной детали.

Что проверить перед выбором

• Модель техники: позиция заявлена для мотоциклов Минск, однако перед заказом следует уточнить модификацию двигателя и исполнение механизма переключения.
• Форму пружины: сопоставьте количество и расположение витков, направление навивки и взаимное положение двух выводов со снятой деталью.
• Посадочную часть: сравните внутренний диаметр спирали с местом установки на валике или в корпусе механизма.
• Геометрию выводов: длина, угол между концами и расположение точек упора должны соответствовать штатной пружине.
• Толщину проволоки: заметное отличие от старой детали может изменить посадку и характер возврата педали.

Подбор по одному общему названию мотоцикла недостаточен, если двигатель или коробка ранее заменялись. Самый надежный способ проверки — сопоставить новую и демонтированную пружины по навивке, диаметру, толщине проволоки и конфигурации обоих концов. Выводы не должны упираться в соседние детали, а спиральная часть должна свободно занимать штатное место без перекоса и принудительного изменения формы.

Установка и проверка после ремонта

Для доступа к пружине разбирают механизм переключения передач и извлекают валик вместе с корпусом собачек, пружиной и колпачком. Порядок разборки зависит от конкретной модификации двигателя, поэтому работу выполняют по руководству для соответствующей модели. Перед установкой очищают место посадки и осматривают сопряженные детали. Пружину располагают с тем же направлением навивки и положением выводов, что и штатную; произвольный разворот может нарушить возврат педали.

После сборки педаль должна свободно перемещаться в обе стороны и самостоятельно занимать исходное положение после каждого пробного нажатия. Проверку сначала проводят на неподвижном мотоцикле, контролируя отсутствие заеданий и постороннего контакта. Если педаль возвращается неравномерно, необходимо повторно проверить положение концов пружины, состояние валика и регулировку механизма. Возвратная пружина JING подходит для планового ремонта трансмиссии Минск при подтвержденном совпадении конструкции со штатной деталью.
