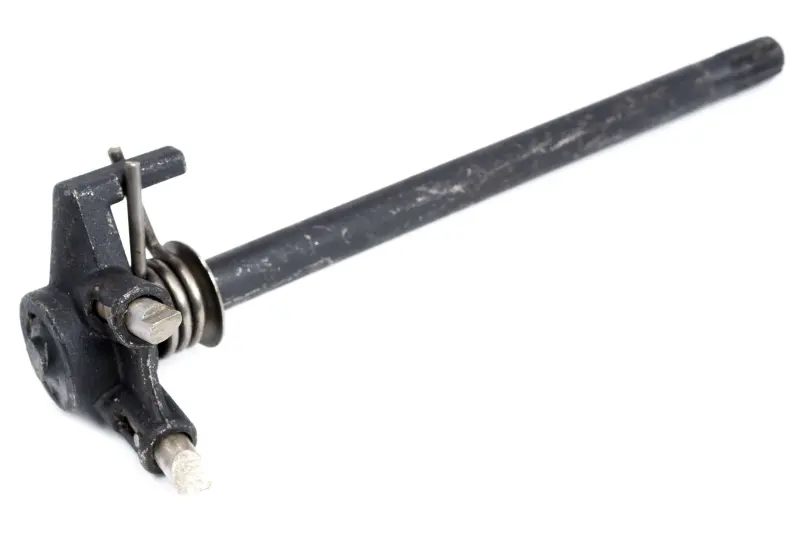

Вал JING в исполнении mod.B предназначен для механизма переключения передач мотоцикла Минск. Деталь передает движение от наружной ножной лапки к механизму выбора передачи внутри коробки. Она подходит для ремонта, при котором штатный вал погнут, имеет поврежденные шлицы, чрезмерный люфт либо не обеспечивает полный и четкий ход лапки.

Назначение и конструкция

Деталь выполнена как длинный вал с наружным шлицевым концом, опорным кронштейном, возвратной пружиной и взаимодействующими с механизмом переключения выступами. Шлицевой участок служит посадочным местом для ножной лапки. При нажатии на лапку вал поворачивается и передает усилие дальше на механизм выбора передачи, а пружина участвует в возврате привода после хода. Поэтому при ремонте имеют значение не только состояние самого стержня, но и форма кронштейна, положение пружины, конфигурация выступов и геометрия посадочных зон.

Исполнение mod.B следует подбирать как отдельный конструктивный вариант. В продаже также встречается версия mod.A, поэтому одного общего указания «для Минск» недостаточно. Перед заказом сопоставьте новую деталь со снятым валом: общую длину и форму, расположение кронштейна относительно шлицевого конца, количество и положение витков пружины, форму взаимодействующих выступов, места крепления и направление установки. Точные размеры конкретной версии лучше проверять непосредственным сравнением, поскольку модель мотоцикла и индекс двигателя во входном обозначении не уточнены.

Когда требуется замена

• Повреждение наружных шлицов. Лапка перестает надежно фиксироваться, проворачивается или требует чрезмерной затяжки крепежа.
• Изгиб вала. Ход становится тугим или неравномерным, а деталь может задевать соседние поверхности.
• Износ посадок и соединений. Увеличенный свободный ход лапки ухудшает передачу движения к механизму выбора передачи.
• Неисправность возврата. После нажатия лапка возвращается не полностью; при диагностике необходимо оценить пружину и сопряженные детали механизма.
• Повреждение кронштейна или выступов. Неполный ход не позволяет механизму корректно отрабатывать движение лапки.

Подбор и установка

До разборки отметьте положение наружной лапки на шлицах и зафиксируйте порядок размещения деталей механизма. После снятия проверьте не только вал, но и лапку, крепеж, посадочные отверстия, пружину и детали, с которыми взаимодействуют выступы. Если сопряженные поверхности изношены, установка одного нового вала может не устранить люфт или неполный возврат.

При монтаже вал должен занимать штатное положение без принудительного изгиба и заедания. Пружину устанавливают в предусмотренное конструкцией положение, а выступы должны правильно взаимодействовать с механизмом выбора передачи. До окончательной сборки проверьте свободный ход, возврат лапки и последовательное включение положений вручную, без запуска двигателя. Наружную лапку закрепляют на шлицах в положении, при котором она не касается корпуса и остается удобной для нажатия.

Вал JING mod.B рассчитан на ремонт трансмиссии мотоцикла Минск, но окончательный выбор делается по конструкции снятой детали. Такое сравнение особенно важно при неизвестной модификации двигателя, ранее выполненной замене коробки или отсутствии точных данных о комплектации мотоцикла.
