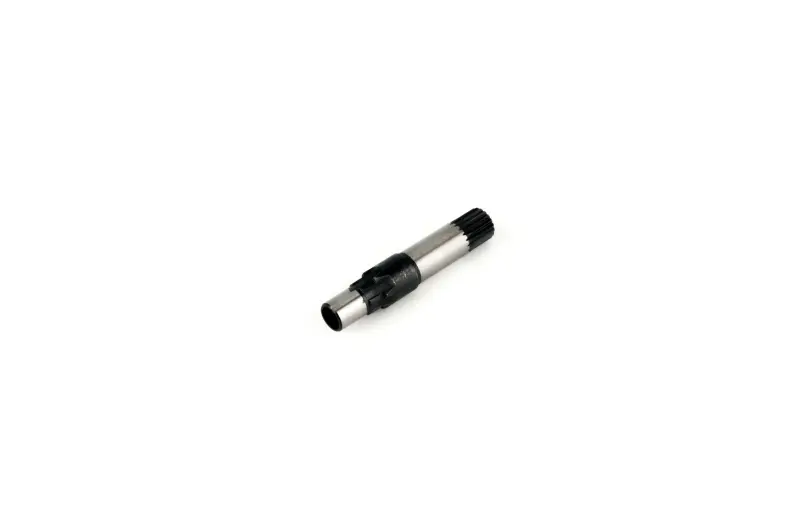

Пусковой вал КПП Минск JING

Пусковой вал КПП Минск JING

Деталь предназначена для ремонта ножного пускового механизма мотоциклов Минск. Вал принимает усилие от рычага кикстартера и передает его на заводной сектор, который взаимодействует с остальными деталями системы запуска двигателя. Такое назначение делает состояние вала особенно важным: поврежденные шлицы, изгиб или выработка посадочных участков могут нарушить передачу усилия при нажатии на пусковой рычаг.

Конструкция представляет собой ступенчатый вал с наружным шлицевым участком и несколькими посадочными зонами. Шлицы служат для соединения с сопрягаемой деталью, а форма и взаимное расположение ступеней определяют установку в механизме. Поэтому при подборе недостаточно ориентироваться только на марку мотоцикла. Исполнение JING необходимо сопоставить со снятым валом и компоновкой конкретного двигателя Минск.

Что проверить перед выбором

• Общую длину и диаметры участков. Эти параметры должны соответствовать старой детали, иначе вал может не занять правильное положение в корпусе.
• Профиль шлицев. Сравните количество, форму, наружный диаметр и длину шлицевого участка. Сопрягаемая деталь должна устанавливаться без перекоса и чрезмерного люфта.
• Расположение ступеней. Проверьте расстояния между переходами диаметра, упорными поверхностями и центральной частью вала.
• Конфигурацию пускового механизма. У мотоциклов Минск встречаются разные исполнения и результаты прежних ремонтов, поэтому название модели само по себе не заменяет сравнение деталей.
• Состояние соседних компонентов. Вместе с валом осмотрите заводной сектор, возвратную пружину, опорные места, шайбы и фиксирующие детали. Износ в другой точке механизма может давать похожие признаки неисправности.

Когда требуется проверка вала

Поводом для разборки пускового механизма могут быть проскальзывание рычага, пропуски при нажатии, необычно большой свободный ход, заедание или неполный возврат кикстартера. Такие признаки не всегда связаны только с валом, поэтому решение о замене принимают после осмотра всего сопряженного механизма. На самом валу проверяют прямолинейность, сохранность шлицев и отсутствие выраженной выработки на посадочных поверхностях.

Рекомендации по установке

До монтажа сравните новую и снятую детали по всей длине, приложив их параллельно друг к другу. Особое внимание уделите положению шлицев, ступеней и упорных участков. Различие даже в одном посадочном размере может привести к неправильному взаимному положению сектора и других компонентов.

При разборке зафиксируйте порядок размещения шайб, пружины и фиксаторов, чтобы собрать механизм в прежней последовательности. Сопрягаемые поверхности следует очистить, а детали с трещинами, деформацией или заметной выработкой заменить до окончательной сборки. Не устанавливайте вал ударами по шлицевой части: перекос способен повредить как шлицы, так и посадочное место.

После установки проверьте свободный ход механизма вручную, правильное зацепление сектора и возврат рычага в исходное положение. Смазочный материал и порядок сборки выбирайте по руководству для конкретной модификации двигателя. Пусковой вал Минск JING подходит для ремонта только при полном совпадении геометрии со снятой деталью и исправном состоянии связанных компонентов.
