Стоп-сигнал в сборе ИЖ, МТ, ДНЕПР mod B JING

Стоп-сигнал в сборе ИЖ, МТ, ДНЕПР mod B JING

Задний стоп-сигнал JING исполнения mod B предназначен для мотоциклов ИЖ, МТ и ДНЕПР. Он используется для светового обозначения торможения: после подключения к штатной проводке фонарь включается при срабатывании тормоза и сообщает находящимся сзади участникам движения о замедлении мотоцикла. Деталь подходит для ремонта задней светотехники, если прежний фонарь поврежден, его рассеиватель помутнел или корпус больше нельзя надежно закрепить.

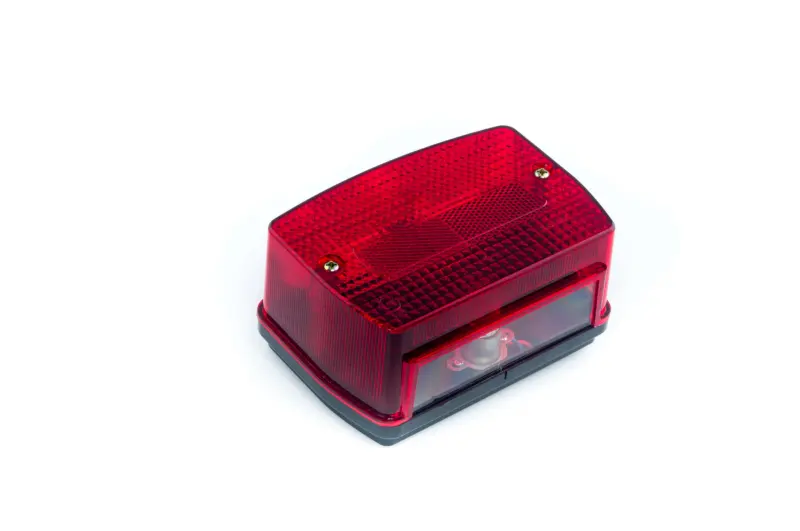

Модель выполнена в виде собранного фонаря с прямоугольным красным рассеивателем и черным основанием. Верхняя часть закреплена двумя винтами, поэтому при обслуживании можно получить доступ внутрь корпуса без повреждения рассеивателя. В нижней части предусмотрен отдельный прозрачный участок. Компактная форма характерна для задней оптики отечественных мотоциклов, однако обозначение mod B указывает на конкретное исполнение, которое необходимо учитывать при подборе.

Что проверить перед покупкой

Названия ИЖ, МТ и ДНЕПР определяют заявленное семейство техники, но отдельные мотоциклы могли выпускаться в разных комплектациях или получить другую заднюю оптику во время предыдущего ремонта. Поэтому выбирать фонарь следует по совокупности признаков, а не только по марке мотоцикла.

• Исполнение: приобретаемая деталь относится именно к варианту mod B. Если на мотоцикле установлен фонарь другой формы или версии, одного совпадения модели техники недостаточно.
• Форма и габариты: сопоставьте длину, ширину и высоту корпуса со старым фонарем, а также проверьте свободное место в зоне установки.
• Крепление: сравните расположение монтажных точек на основании, расстояние между ними и способ фиксации. Фонарь должен устанавливаться без перекоса и переделки штатного держателя.
• Подключение: до монтажа проверьте количество проводов или контактов, их назначение и тип соединения на конкретном мотоцикле. Разъемы и проводку нельзя соединять только по внешнему сходству.
• Состояние соседних деталей: осмотрите кронштейн, проводку и контакты мотоцикла. Новый фонарь не устранит неисправность, если причиной отсутствия сигнала являются поврежденный провод, окисленное соединение или выключатель тормоза.

Установка и проверка работы

Перед заменой отключают питание бортовой сети, снимают старый фонарь и фиксируют порядок подключения проводов. Новую деталь сначала примеряют к посадочному месту: основание должно прилегать ровно, а корпус не должен касаться подвижных частей, номерного знака или других деталей задней части мотоцикла. Крепеж затягивают равномерно, без чрезмерного усилия, чтобы не создавать напряжение в корпусе и рассеивателе.

После подключения проверяют включение стоп-сигнала отдельно от переднего и заднего тормоза, если на мотоцикле предусмотрены оба выключателя. Свет должен появляться при срабатывании соответствующего механизма и выключаться после отпускания тормоза. Одновременно стоит убедиться, что провода не натянуты, не пережаты креплением и не расположены рядом с острыми кромками.

Такой фонарь выбирают для восстановления штатной задней световой индикации на ИЖ, МТ или ДНЕПР при совпадении исполнения mod B, корпуса, креплений и подключения. Точная сверка со снятой деталью до начала монтажа помогает избежать несовпадения версий и установить стоп-сигнал без ненужной переделки мотоцикла.
