Стакан передней вилки ИЖ JING

Стакан передней вилки ИЖ JING

Деталь предназначена для ремонта передней вилки мотоциклов ИЖ Планета и ИЖ Юпитер. Стакан устанавливается в составе вилки и подходит для восстановления мотоцикла при замене поврежденной, деформированной или утратившей нормальную посадку штатной детали. Это корпусная деталь цилиндрической формы, поэтому при выборе особенно важны ее геометрия, способ соединения и расположение крепежных точек.

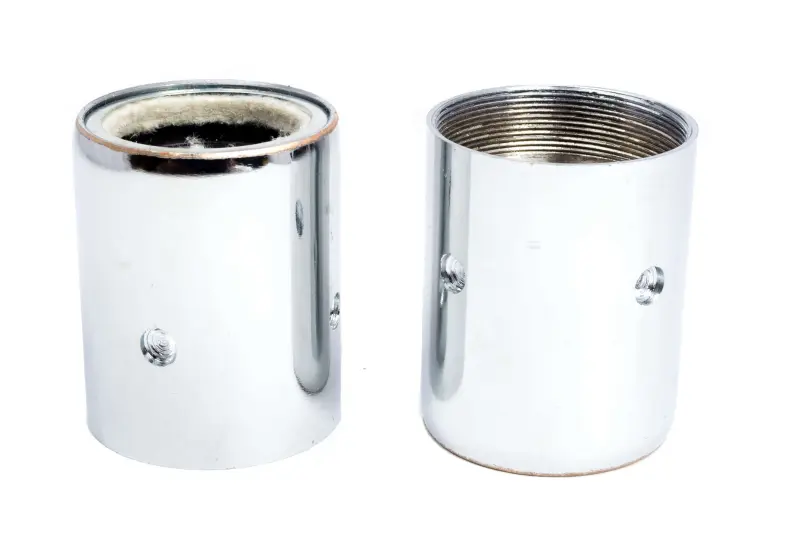

Стакан имеет гладкую блестящую наружную поверхность, внутреннюю резьбу со стороны одного торца и боковые резьбовые отверстия. Такая конструкция требует точного совпадения с ответными деталями конкретной вилки. Одного указания марки мотоцикла для уверенного подбора недостаточно: перед установкой необходимо сопоставить новый стакан со снятой деталью и проверить все посадочные признаки.

Что проверить при выборе

• Модель мотоцикла. Позиция заявлена для ИЖ Планета и ИЖ Юпитер, однако исполнение вилки на конкретном мотоцикле следует уточнить до разборки.
• Основные размеры. Сравните общую длину, наружный и внутренний диаметры с прежней деталью. Даже небольшое различие может помешать правильной сборке.
• Внутреннюю резьбу. Должны совпадать ее диаметр, шаг, направление, длина резьбового участка и положение относительно торца.
• Боковые отверстия. Проверьте их количество, диаметр, резьбу, высоту расположения и взаимную ориентацию.
• Форму торцов. Сопоставьте кромки, уступы и глубину посадки, поскольку эти особенности влияют на положение стакана после монтажа.

Когда требуется замена

Новый стакан используют при ремонте вилки, если старая деталь получила вмятины, потеряла цилиндрическую форму, имеет поврежденную резьбу или разбитые боковые отверстия. Поводом для проверки также служат следы перекоса, ненормальное положение сопряженных деталей либо невозможность надежно собрать крепление. Перед заказом стоит разобрать соответствующую сторону вилки и оценить не только стакан, но и детали, которые входят в него или соединяются с резьбовыми участками.

Не следует путать стакан с втулками, сальниками и готовым ремкомплектом вилки. Эти позиции выполняют другие задачи и могут приобретаться отдельно. Количество деталей в заказе также нужно уточнять по карточке: наличие двух ракурсов или нескольких предметов на иллюстрации само по себе не определяет комплектность.

Рекомендации по установке

Монтаж выполняют на очищенных сопрягаемых поверхностях после проверки состояния резьбы и крепежа. Резьбовое соединение сначала наживляют рукой без перекоса и чрезмерного усилия. Если деталь сразу идет туго, сборку прекращают и повторно сверяют шаг резьбы, положение стакана и состояние кромок. Удары по цилиндрической поверхности способны нарушить геометрию, поэтому для посадки применяют подходящий инструмент и приемы, предусмотренные конструкцией вилки.

После сборки проверяют симметричность расположения деталей, совпадение боковых отверстий и отсутствие контакта с соседними частями при полном ходе вилки и повороте руля. Если точное исполнение установленной вилки неизвестно или она ранее переделывалась, наиболее надежный способ выбора — сравнение со снятым стаканом по всем размерам и соединительным точкам.
