Педаль предназначена для ножного управления коробкой передач мотоциклов семейства ИЖ Юпитер. Деталь устанавливается на вал механизма переключения и передает движение ноги на привод выбора передачи. Двухплечевая форма с передней и задней площадками позволяет воздействовать на рычаг в обоих направлениях, не перенося всю нагрузку на одну точку. Такая конструкция соответствует компоновке управления, применяемой на мотоциклах ИЖ Юпитер.

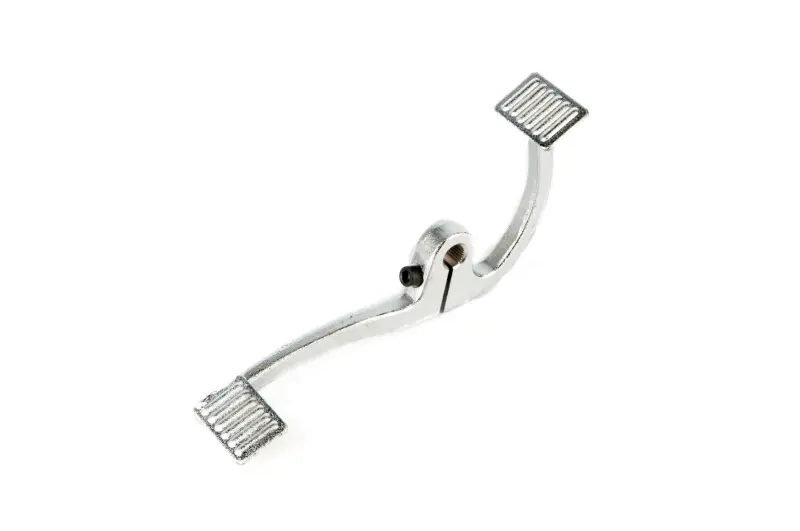

Модель JING выполнена как единая изогнутая педаль с центральной разрезной ступицей. В ступице предусмотрен стяжной болт: после установки он фиксирует деталь на валу. На концах обоих плеч расположены прямоугольные рифленые площадки для обуви. Рельеф поверхности помогает увереннее нажимать на педаль, а разнесенные по сторонам площадки делают управление удобным при движении рычага вверх и вниз. Серебристое покрытие сочетается с классическим оформлением мотоциклов ИЖ.

Что проверить при подборе

Основной критерий совместимости — применение именно на ИЖ Юпитер. Перед заказом следует сопоставить новую педаль со снятой деталью: проверить двухплечевую конфигурацию, форму и направление изгибов, расположение центральной ступицы, длину обоих плеч и положение площадок относительно вала. Отдельного внимания требует посадочное соединение. Его профиль и диаметр должны соответствовать валу установленной коробки передач, иначе педаль не удастся надежно закрепить или она займет неправильное положение.

• Назначение: ножное переключение передач на мотоцикле ИЖ Юпитер.
• Конструкция: два плеча с отдельными площадками для обуви.
• Крепление: центральная разрезная ступица со стяжным болтом.
• Исполнение площадок: прямоугольная форма и выраженное продольное рифление.
• Бренд детали: JING.

Когда требуется замена

Установка новой педали актуальна, если прежняя деталь погнута, имеет поврежденную посадку, заметно люфтит на валу либо не позволяет уверенно выполнять переключения. Также причиной замены становятся деформированные площадки, трещины возле изгибов и невозможность надежно затянуть крепление. Исправная геометрия важна не только для удобства: площадки должны находиться в доступном для обуви положении и при полном ходе не задевать картер, крышки или другие детали мотоцикла.

Установка и первичная проверка

Перед монтажом нужно очистить посадочную часть вала и осмотреть ее на предмет износа или повреждений. Педаль устанавливают без ударов и чрезмерного усилия, выбирая положение, в котором обе площадки доступны ноге и имеют достаточный свободный ход. После выравнивания затягивают стяжной болт, не допуская перекоса разрезной ступицы. Конкретное усилие затяжки следует выбирать по технической документации мотоцикла и используемому крепежу.

После установки необходимо при неподвижном мотоцикле несколько раз переместить педаль в обоих направлениях. Она должна свободно возвращаться, не проворачиваться на валу и не соприкасаться с соседними поверхностями. Затем проверяют фактическое включение передач. Если на валу уже присутствует выраженный износ, одной заменой педали люфт устранить не всегда возможно — состояние посадочного места механизма также требует оценки.

Эта педаль подходит для ремонта штатного ножного управления ИЖ Юпитер, когда нужна двухплечевая деталь соответствующей формы. Точное сопоставление посадки, изгибов и положения площадок со старой педалью помогает правильно выбрать запчасть и восстановить привычное управление коробкой передач.
