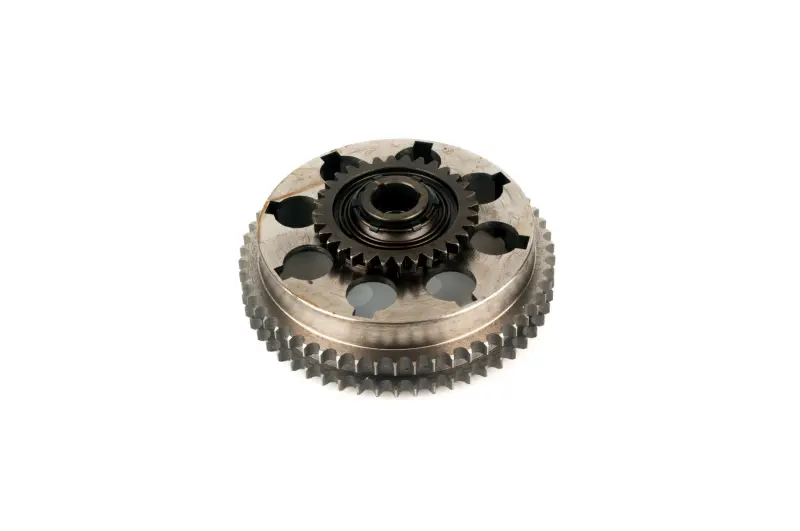

Корзина сцепления ИЖ Юпитер широкая с храповиком JING

Корзина сцепления ИЖ Юпитер широкая с храповиком JING

Корзина предназначена для ремонта сцепления мотоциклов семейства ИЖ Юпитер с широкой моторной передачей. Деталь принимает вращение от двигателя через моторную цепь и передает его на пакет дисков сцепления. При включенном сцеплении этот механизм связывает двигатель с коробкой передач, а при выключении позволяет разъединить их для трогания, остановки и переключения передач.

Исполнение относится именно к широкому варианту корзины. Это существенный критерий подбора: узкий и широкий типы различаются параметрами зубчатого венца и соответствующей моторной цепью, поэтому выбирать деталь только по общему названию мотоцикла нельзя. Перед заказом необходимо определить, какая версия моторной передачи установлена на конкретном двигателе ИЖ Юпитер. Особенно внимательно такую проверку проводят после прежних ремонтов, когда штатные компоненты могли быть заменены деталями другой модификации.

Конструкция и назначение

Внешний зубчатый венец корзины работает с моторной цепью, а центральная часть служит для соединения с деталями сцепления. В конструкции предусмотрены окна барабана и центральная ступица с опорным подшипником. В комплектное исполнение также входит храповик. Эта деталь относится к пусковому механизму, поэтому ее наличие следует учитывать при сравнении с демонтированным комплектом и схемой двигателя.

Корзину меняют при повреждении зубьев, выраженном износе контактных поверхностей, заметном люфте или деформации барабана. Поводом для разборки сцепления также могут быть посторонний шум со стороны моторной передачи, рывки при трогании и нестабильная передача момента. Такие признаки не всегда вызваны одной корзиной: одновременно проверяют моторную цепь, ведущую звездочку, диски, пружины, ступицу и механизм выключения. Комплексная диагностика помогает не устанавливать новую деталь вместе с сопряженными компонентами, имеющими критический износ.

Что проверить перед выбором

• Модель двигателя: корзина рассчитана на семейство ИЖ Юпитер; детали для ИЖ Планета нельзя считать взаимозаменяемыми только из-за внешнего сходства.
• Тип моторной передачи: установленная цепь и парная ведущая звездочка должны соответствовать широкому исполнению.
• Зубчатый венец: сравните количество зубьев, их шаг, профиль и общую ширину с демонтированной корзиной.
• Центральная посадка: сопоставьте диаметр отверстия, форму ступицы, положение подшипника и посадочных поверхностей.
• Храповый механизм: проверьте, требуется ли для установленной версии двигателя корзина с храповиком.
• Сопряженные детали: оцените состояние моторной цепи, ведущей звездочки и компонентов пакета сцепления до сборки.

Установка и контроль после ремонта

Монтаж выполняют на очищенные посадочные поверхности после проверки вала и соседних деталей. Корзина должна вращаться без заеданий, заметного радиального биения и контакта с неподвижными частями. При сборке сохраняют штатный порядок шайб, втулок, дисков и крепежа, предусмотренный конструкцией конкретного двигателя. Резьбовые соединения затягивают по ремонтной документации ИЖ, а моторную цепь после установки проверяют на правильное положение и допустимое натяжение.

После окончательной сборки регулируют привод сцепления и убеждаются, что пакет полностью включается и размыкается. До запуска полезно вручную прокрутить механизм и проверить свободное движение деталей. Правильно подобранная широкая корзина JING с храповиком подходит для планового восстановления моторной передачи ИЖ Юпитер, когда старая корзина изношена или повреждена, а ее посадочные параметры и исполнение предварительно сопоставлены с новой деталью.
