Вал кикстартера КПП ИЖ JING

Вал кикстартера КПП ИЖ JING

Деталь предназначена для ремонта ножного пускового механизма мотоциклов ИЖ. Вал принимает движение от рычага кикстартера и передает его деталям пускового механизма, расположенным со стороны коробки передач. От состояния этой детали зависят правильное зацепление компонентов, полный ход рычага и уверенное проворачивание двигателя при запуске.

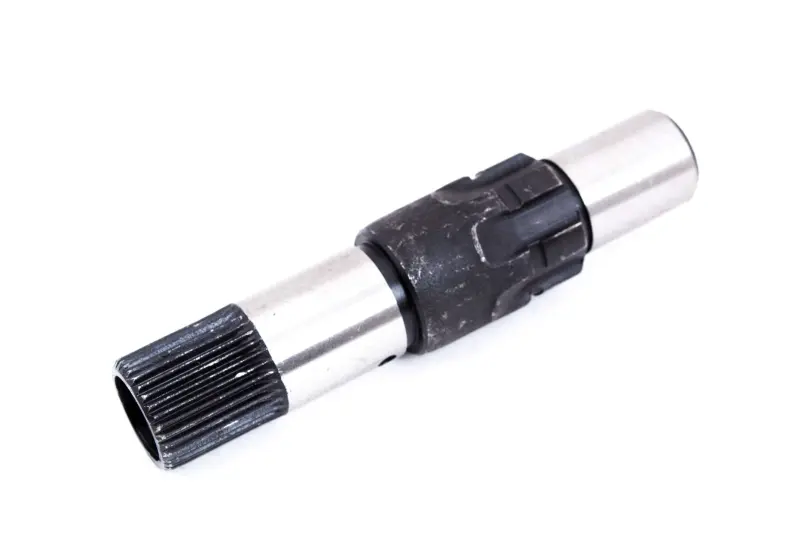

Конструкция выполнена в виде ступенчатого вала. На одном конце расположены наружные продольные шлицы для соединения с рычагом кикстартера, а в средней части установлена фасонная деталь пускового механизма. Такое исполнение требует точного совпадения с деталями, которые уже стоят в двигателе: одного общего указания «для ИЖ» недостаточно, если мотоцикл ранее ремонтировался, получил двигатель другой модификации или собран с использованием компонентов разных выпусков.

Когда требуется замена

Осмотр вала необходим, если рычаг кикстартера проворачивается на посадке, периодически пропускает ход, заедает, возвращается не полностью либо передает усилие с заметным люфтом. Причиной подобных симптомов может быть не только сам вал, поэтому одновременно проверяют шлицы рычага, сектор, возвратную пружину, втулки, посадочные места и сопряженные шестерни. Замена одной детали без осмотра остальных компонентов может не устранить неисправность.

На снятом валу проверяют состояние шлицев: их грани не должны быть сорваны или заметно смяты. Также контролируют прямолинейность вала, износ опорных участков и состояние центральной фасонной части. Поводом для установки новой детали становятся поврежденные шлицы, деформация, выраженная выработка в местах опоры, трещины либо нарушение геометрии, из-за которого механизм движется туго или с перекосом.

Как правильно подобрать вал

Перед заказом сопоставьте новую деталь со старой по всей геометрии, а не только по назначению. Особенно важны исполнение шлицевого конца, общая и рабочая длина, диаметры ступеней, расположение упорных участков, форма центральной части и способ взаимодействия с сектором и возвратной пружиной. Если старый вал деформирован, основные размеры лучше сравнивать с технической документацией конкретного двигателя или с исправной штатной деталью.

• Модель техники: вал рассчитан на применение в пусковом механизме мотоциклов ИЖ; конкретную модификацию двигателя нужно сверять до установки.
• Расположение: деталь относится к механизму кикстартера со стороны КПП.
• Соединение с рычагом: наружный конец имеет продольные шлицы, поэтому профиль и состояние ответной посадки должны совпадать.
• Исполнение механизма: проверьте форму центральной части, взаимное положение сектора, пружины и упоров.
• Состояние сопряженных деталей: изношенный рычаг или поврежденные посадочные поверхности способны быстро ухудшить работу нового вала.

Установка и проверка после ремонта

Работы выполняют при разобранном пусковом механизме в соответствии с руководством для конкретной версии двигателя ИЖ. Перед сборкой очищают посадочные места, удаляют продукты износа и проверяют детали, которые работают вместе с валом. Рычаг должен садиться на шлицы без перекоса; чрезмерный люфт или попытка стянуть несовпадающее соединение крепежом указывают на неправильный подбор либо износ ответной детали.

После сборки механизм вручную проверяют по всему ходу. Вал и сектор должны двигаться без закусывания, рычаг — возвращаться в исходное положение, а сопряженные детали — входить в зацепление без пропусков и ударов. До окончательной сборки двигателя полезно несколько раз повторить полный цикл нажатия и возврата. Вал кикстартера JING подходит для планового восстановления пускового механизма ИЖ, когда старая деталь имеет износ или повреждение, а ее геометрия и исполнение совпадают с предлагаемым вариантом.
