Деталь предназначена для ножного механизма переключения передач мотоциклов семейства ИЖ Планета. Вал воспринимает поворот от педали и передает его на храповой механизм с собачками, который перемещает зубчатый сектор. Далее сектор поворачивает копирный вал коробки передач, а тот через вилки задает положение подвижных шестерен. Поэтому состояние этой детали непосредственно влияет на то, насколько полно отрабатывается ход педали и возвращается ли механизм после нажатия.

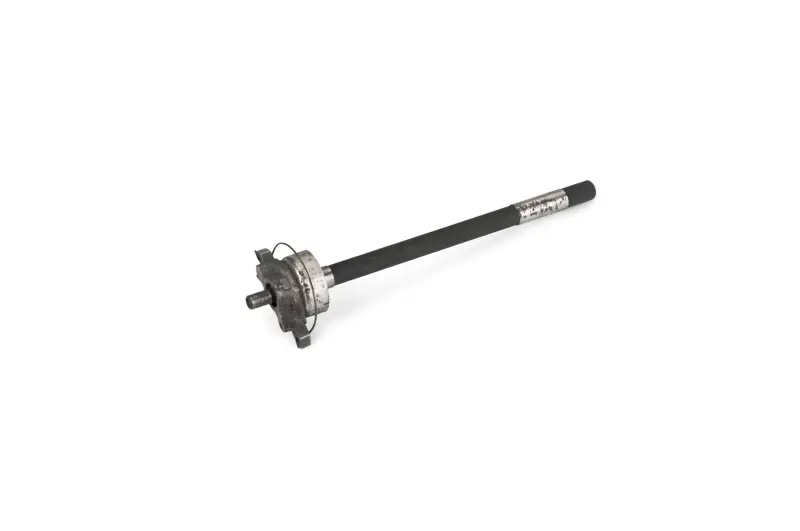

Конструкция включает длинную ось, участок для соединения с наружной педалью и собранную механическую часть на противоположном конце. Такой формат соответствует назначению детали: одна сторона доступна снаружи двигателя, а другая работает внутри механизма выбора передачи. Вал нужен при ремонте, когда штатная деталь погнута, имеет поврежденный участок крепления педали, чрезмерный люфт в посадке либо не обеспечивает нормальную передачу хода к сектору.

Что проверить при подборе

Обозначения ИЖ Планета недостаточно для подбора без осмотра снятой детали: семейство выпускалось в нескольких поколениях, а двигатель или механизм переключения на конкретном мотоцикле мог быть заменен ранее. До заказа сопоставьте общую длину вала, диаметры посадочных участков, профиль конца под педаль, расположение упоров и форму внутренней механической части. Отдельно проверьте, какой именно двигатель установлен на мотоцикле. Версии для ИЖ Юпитер, ИЖ Планета Спорт и других моделей нельзя считать взаимозаменяемыми только из-за внешнего сходства.

• Назначение: передача движения от ножной педали к сектору механизма выбора передачи.
• Применение: ремонт трансмиссии мотоциклов ИЖ Планета при подтвержденном совпадении исполнения.
• Исполнение: длинный вал с наружным концом под педаль и внутренней механической частью.
• Марка изделия: JING.

Когда требуется проверка вала

Поводом для диагностики служат увеличенный свободный ход педали, нечеткое ощущение шага, отсутствие уверенного возврата педали или необходимость повторного нажатия. Эти признаки не всегда означают неисправность только вала. Аналогичное поведение могут вызывать износ собачек и сектора, ослабление или поломка возвратной пружины, люфт педали, неправильная установка регулировочных шайб, повреждение вилок либо неполадки внутри коробки. Разборка должна сопровождаться проверкой всего механизма, иначе замена одной детали может не устранить причину.

Рекомендации по установке

Перед монтажом сравните новую и демонтированную детали рядом, уделяя внимание длине, посадкам, профилю конца и ориентации внутренней части. Осмотрите отверстия картера, сектор, собачки, пружины, упоры и шайбы. Сопрягаемые поверхности должны быть чистыми, а детали — установлены в предусмотренной последовательности. После сборки механизма вручную проверьте ход педали, возврат в исходное положение и последовательное включение всех положений коробки до окончательного закрытия картера.

Монтаж связан с разборкой двигателя и требует правильной установки внутренних деталей механизма переключения. Работу следует выполнять по ремонтной документации для фактически установленной модификации ИЖ Планета. Точное сопоставление старого вала и состояния соседних деталей помогает восстановить четкую работу педали без повторной разборки агрегата.
