Шестерня КПП заднего хода Урал JING (mod.B)

Шестерня КПП заднего хода Урал JING (mod.B)

Деталь предназначена для ремонта механизма заднего хода в коробке передач мотоцикла Урал. При включении задней передачи она участвует в зацеплении шестерен и передаче вращения, благодаря чему мотоцикл получает возможность двигаться назад. Исполнение JING (mod.B) следует учитывать при подборе: даже внешне похожие детали коробки могут различаться диаметрами зубчатых венцов, количеством и профилем зубьев, шириной, расположением посадочных поверхностей и общей высотой.

Конструкция и назначение

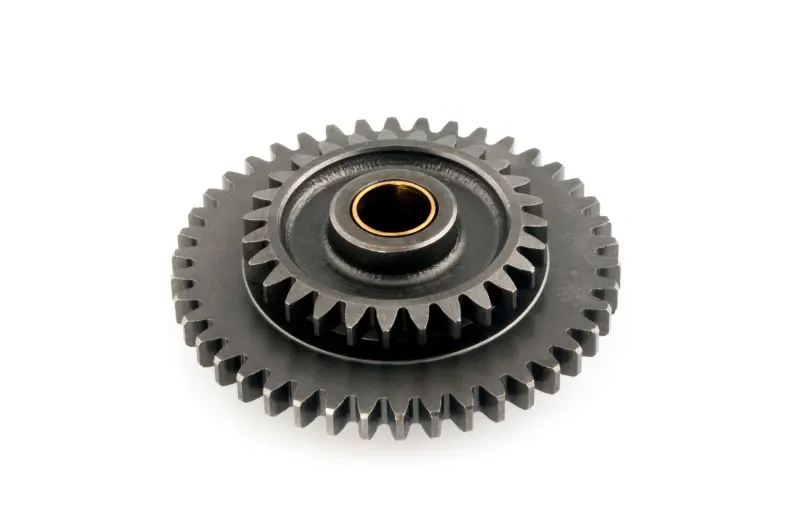

Шестерня выполнена как единая соосная деталь с двумя зубчатыми венцами разного диаметра и центральным посадочным отверстием. Такая геометрия определяет положение детали внутри коробки и ее взаимодействие с сопряженными шестернями. Оба венца должны соответствовать штатной детали: проверять только наружный диаметр недостаточно, поскольку различие одного венца, смещение зубчатого ряда или иная высота ступени не позволят правильно собрать механизм.

Эту позицию выбирают при ремонте заднего хода, если на прежней шестерне обнаружены сколы, заметная выработка зубьев, повреждение кромок или недопустимый люфт в месте установки. Основанием для разборки коробки также могут стать посторонний шум, удары при включении либо самопроизвольное выключение задней передачи. Такие симптомы не указывают исключительно на одну шестерню, поэтому вместе с ней осматривают сопряженные детали, ось, посадочное место и механизм включения.

Что сверить перед покупкой

• Назначение: требуется именно шестерня механизма заднего хода, а не одна из шестерен переднего движения.
• Исполнение: конфигурация ремонтируемой коробки должна соответствовать варианту Урал JING (mod.B).
• Зубчатые венцы: сравнивают количество зубьев на каждом венце, их профиль, наружные диаметры и взаимное расположение.
• Посадка: проверяют диаметр центрального отверстия, форму опорных поверхностей и отсутствие несовпадающих ступеней.
• Габариты: сопоставляют общую высоту, толщину венцов и расстояние между их рабочими плоскостями.
• Состояние пары: ответная шестерня не должна иметь сколов, сильной выработки или деформированных зубьев.

Для надежного подбора старую деталь сравнивают с новой по всей геометрии, а не по одному названию мотоцикла. Модель Урал выпускалась с разными вариантами коробок, поэтому принадлежность к этой марке сама по себе не подтверждает взаимозаменяемость. Если коробка ранее ремонтировалась или собиралась из деталей разных версий, особенно внимательно сопоставляют оба зубчатых венца и центральную посадку.

Установка и проверка после ремонта

Монтаж выполняют после разборки и очистки коробки передач. Перед сборкой удаляют загрязнения и металлические частицы, проверяют состояние оси или другой посадочной поверхности, а также свободу перемещения связанных деталей механизма включения. Шестерню со сколами, заусенцами на зубьях или поврежденным посадочным отверстием устанавливать не следует: такие дефекты нарушают зацепление и могут ускорить износ соседних деталей.

После установки контролируют свободное вращение, отсутствие закусывания, корректное зацепление обоих венцов и полное включение заднего хода. Осевой зазор, порядок сборки, регулировки и применяемую смазку выбирают по руководству для конкретной версии коробки. До окончательной установки КПП полезно несколько раз вручную проверить включение и выключение передачи: механизм должен перемещаться без чрезмерного усилия, а зубья — входить в зацепление без упора кромками.

Шестерня Урал JING (mod.B) подходит для целевого восстановления заднего хода при совпадении конструкции коробки и всех посадочных параметров. Тщательная проверка геометрии старой детали и состояния сопряженной пары помогает избежать повторной разборки и получить корректную работу отремонтированного механизма.
