Комплект клапанов двигателя Урал JING, 4 шт.

Комплект клапанов двигателя Урал JING, 4 шт.

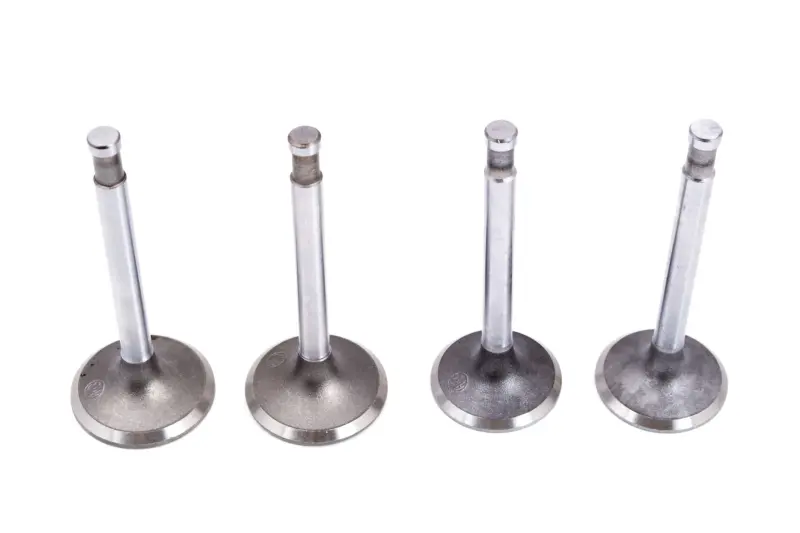

Комплект предназначен для ремонта газораспределительного механизма четырехтактного двигателя мотоцикла Урал объемом 650 см³. В набор входят четыре тарельчатых клапана JING: две детали с тарелками большего диаметра и две с тарелками меньшего диаметра. Такое количество рассчитано на обслуживание клапанного механизма двухцилиндрового оппозитного мотора, в головке каждого цилиндра которого установлены впускной и выпускной клапаны.

Назначение комплекта

Клапаны управляют газообменом в цилиндрах. Впускной клапан открывает канал для поступления свежей рабочей смеси, а выпускной обеспечивает отвод отработавших газов. В закрытом положении тарелка клапана должна равномерно и плотно прилегать к седлу. От состояния этого сопряжения зависят герметичность камеры сгорания, сохранение компрессии и правильное прохождение тактов двигателя.

Замена клапанов требуется при прогаре или деформации тарелки, повреждении рабочей фаски, чрезмерном износе стержня и нарушении контакта с седлом. Комплект из четырех деталей позволяет обслужить обе головки цилиндров в рамках одного ремонта. Такой вариант удобен при восстановлении двигателя после перегрева, капитальном ремонте, устранении потери компрессии или обслуживании головок со значительным износом клапанного механизма.

Что сопоставить перед покупкой

• Модификацию двигателя. Мотоциклы Урал выпускались в разных исполнениях, поэтому принадлежность детали к марке необходимо дополнить проверкой параметров конкретного мотора.
• Общую длину клапана. Сравнивайте ее со снятой деталью отдельно для впускной и выпускной стороны.
• Диаметр стержня и тарелки. Стержень должен соответствовать направляющей втулке, а размеры тарелки — седлу в головке цилиндра.
• Геометрию рабочей фаски. Угол и положение контактной поверхности должны обеспечивать равномерное прилегание к седлу по всей окружности.
• Канавку под сухари. Ее форма и расположение должны подходить к штатным фиксаторам и тарелке клапанной пружины.
• Распределение деталей. Клапаны с разными диаметрами тарелок нельзя произвольно менять местами: каждую пару устанавливают в предназначенные впускные или выпускные каналы.

Установка и проверка сопряженных деталей

Монтаж выполняют во время ремонта головок цилиндров. Перед сборкой очищают камеры сгорания и каналы, проверяют седла, направляющие втулки, пружины, тарелки пружин и сухари. Установка новых клапанов сама по себе не устраняет износ направляющих или повреждение седел. При обнаружении дефектов эти детали восстанавливают либо заменяют в соответствии с ремонтными требованиями конкретной модификации двигателя.

После обработки седел контролируют ширину и равномерность контактного пояска, свободное перемещение стержня в направляющей и герметичность закрытого клапана. При окончательной сборке устанавливают пружины и фиксаторы, затем регулируют клапанные зазоры по техническим требованиям обслуживаемого двигателя. Неверный зазор, перекос седла или чрезмерный люфт в направляющей могут привести к неполному закрытию, перегреву и повторному повреждению деталей.

Комплект JING подходит для комплексного ремонта клапанного механизма двигателя Урал 650 см³ при совпадении размеров и посадочной геометрии. Перед установкой сопоставьте каждую деталь со снятыми клапанами и соответствующей головкой цилиндра. Такой порядок подбора позволяет правильно распределить впускную и выпускную пары и учесть различия между модификациями мотоциклов Урал.
