Коленвал УРАЛ 650 (втулка) JING mod.A

Коленвал УРАЛ 650 (втулка) JING mod.A

Коленчатый вал JING в исполнении mod.A предназначен для ремонта четырехтактного двигателя мотоцикла УРАЛ объемом 650 см³. Деталь принимает усилие от поршней через шатуны, преобразует их возвратно-поступательное движение во вращение и передает крутящий момент другим механизмам двигателя. От состояния коленвала напрямую зависят плавность вращения, уровень вибраций и правильное перемещение поршней в цилиндрах.

Конструкция и назначение

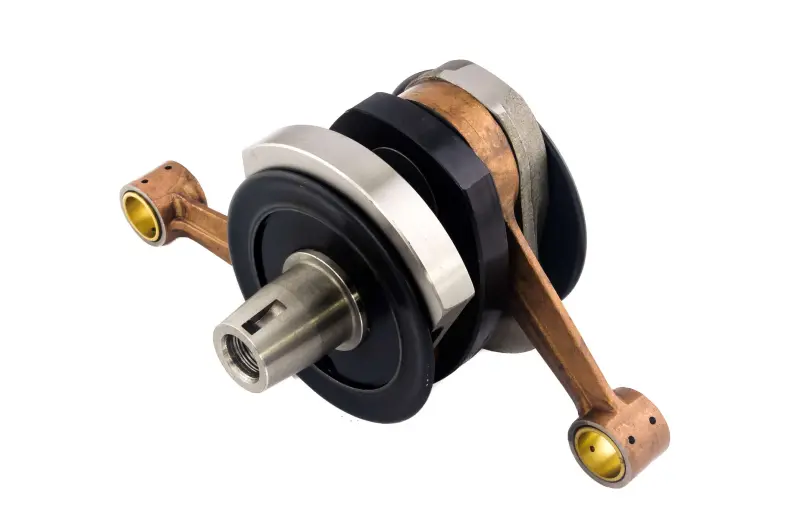

Коленвал выполнен в сборе с двумя шатунами и противовесами. В верхних головках шатунов установлены втулки под соединение с поршневыми пальцами. Такая компоновка позволяет одновременно заменить основную часть кривошипно-шатунного механизма при капитальном ремонте двигателя. Обозначение mod.A относится к конкретному варианту исполнения: при подборе его необходимо учитывать отдельно, поскольку в продаже также встречается версия mod.B.

Во время работы двигателя шатуны передают коленвалу переменные нагрузки от поршней. Шейки, посадочные поверхности, втулки и взаимное положение частей должны обеспечивать свободное движение без заеданий и лишнего люфта. Даже небольшое биение или нарушение посадок способно проявляться стуком, вибрацией и неравномерным вращением. Поэтому замена коленвала обычно выполняется не изолированно, а вместе с полной диагностикой сопряженных деталей двигателя.

Как правильно подобрать коленвал

Основные ориентиры для выбора этой позиции — мотоцикл УРАЛ, четырехтактный двигатель объемом 650 см³, втулочное исполнение и модификация A. Одного совпадения названия модели недостаточно: у техники разных лет и после предыдущих ремонтов могут использоваться отличающиеся детали. До установки следует сопоставить новый коленвал со снятой деталью и технической документацией конкретного двигателя.

• Сверьте исполнение mod.A и не заменяйте его версией mod.B без проверки конструктивных различий.
• Сопоставьте общую длину вала, расположение щек и шатунов, форму и размеры концевых посадок.
• Проверьте соответствие мест установки подшипников, шестерни, маховика и других сопрягаемых деталей.
• Сравните диаметр втулок верхних головок шатунов с поршневыми пальцами, предусмотренными для двигателя.
• Убедитесь, что резьбовые участки, пазы и упорные поверхности соответствуют снятому коленвалу.

Если двигатель ранее ремонтировался или собирался из деталей разных модификаций, ориентироваться нужно на фактическую конфигурацию картера, поршневой группы и посадочных мест. Это снижает риск обнаружить несовпадение после разборки и начала монтажа.

Установка и проверка после ремонта

Монтаж коленвала требует полной разборки соответствующей части двигателя, чистоты деталей и соблюдения порядка сборки, установленного руководством по ремонту УРАЛ. Перед установкой проверяют отсутствие повреждений на шейках, резьбе, втулках и посадочных поверхностях. Шатуны должны перемещаться плавно, без подклинивания; наличие заметного радиального люфта, тугого хода или постороннего шума требует проверки до помещения коленвала в картер.

Одновременно оценивают состояние коренных подшипников, поршневых пальцев, поршней, шестерен привода, уплотнений и посадок в картере. Изношенная сопряженная деталь может ухудшить работу нового коленвала и сократить ресурс ремонта. Масляные каналы и внутренние полости двигателя необходимо очистить от загрязнений и частиц износа, а трущиеся поверхности при сборке смазать по инструкции производителя двигателя.

После монтажа вал проворачивают вручную и контролируют равномерность хода во всем диапазоне вращения. До первого запуска проверяют правильность сборки поршневой группы и привода газораспределения. Коленвал JING mod.A подходит для планового восстановления двигателя УРАЛ 650 и для ремонта после выявленного износа, когда размеры и конфигурация детали подтверждены до начала установки.
