Стоп-сигнал в сборе ИЖ, МТ, ДНЕПР mod A JING

Стоп-сигнал в сборе ИЖ, МТ, ДНЕПР mod A JING

Задний стоп-сигнал предназначен для мотоциклов ИЖ, МТ и ДНЕПР и используется для световой индикации торможения. Исполнение mod A позволяет заменить фонарь целиком, когда старый корпус поврежден, красный рассеиватель растрескался или восстановление отдельных деталей уже нецелесообразно. Собранная конструкция объединяет корпус, рассеиватель и внутреннюю электрическую часть, поэтому подходит для комплексного ремонта задней оптики.

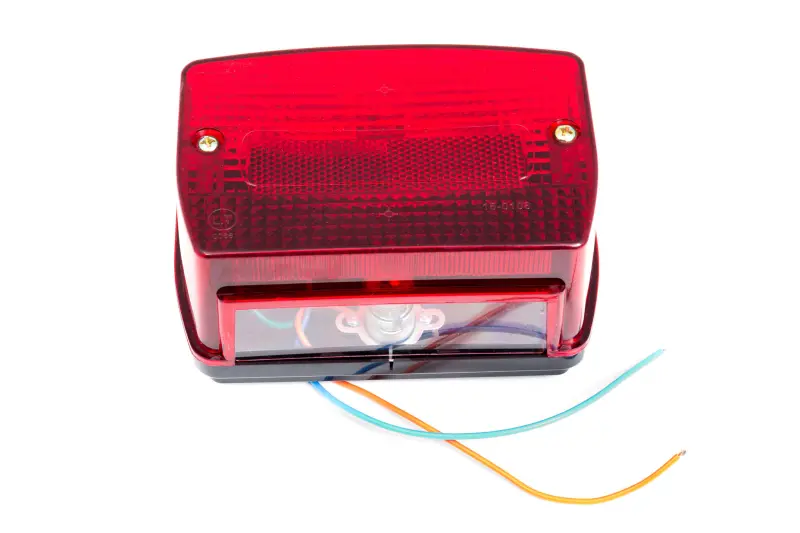

Фонарь имеет крупный красный рассеиватель прямоугольной формы со скругленными углами. В его нижней части предусмотрено отдельное прозрачное окно. Красная панель закреплена двумя винтами, а снизу расположено черное основание. Из корпуса выведены два провода для подключения к проводке мотоцикла. Такая компоновка соответствует классическому виду задней светотехники отечественных мотоциклов, однако перед заказом необходимо проверить исполнение установленного фонаря: у деталей mod A и mod B могут отличаться форма, крепления и расположение отдельных частей.

Как правильно подобрать стоп-сигнал

Обозначения ИЖ, МТ и ДНЕПР указывают на область применения детали, но мотоциклы этих семейств выпускались в разных модификациях и могли ремонтироваться с использованием другой оптики. Для точного подбора сравните новый фонарь со снятым. Основными ориентирами служат общая форма корпуса, его габариты, расположение точек крепления, конфигурация основания и место выхода проводов. Отдельно проверьте, что на мотоцикле используется именно вариант mod A.

• Корпус и основание: должны помещаться на штатном месте без упора в крыло, кронштейн или другие детали.
• Крепление: положение монтажных точек необходимо сопоставить со штатным кронштейном мотоцикла.
• Рассеиватель: сравните его форму, высоту и расположение нижнего прозрачного окна со старым фонарем.
• Подключение: заранее сопоставьте количество проводов, способ их соединения и схему проводки конкретной модификации.
• Исполнение: не заменяйте вариант mod A внешне похожей версией mod B без проверки размеров и крепежной конфигурации.

Замена и подключение

Перед началом работы отключите питание бортовой системы и зафиксируйте порядок подключения проводов старого фонаря. После демонтажа очистите посадочное место и осмотрите кронштейн: деформация или люфт крепления могут мешать правильной установке и вызывать вибрацию корпуса. Новый стоп-сигнал следует размещать без перекоса, а крепеж затягивать равномерно, не создавая чрезмерной нагрузки на корпус и рассеиватель.

Провода подключают в соответствии со схемой конкретного мотоцикла. Ориентироваться только на цвет изоляции не следует, поскольку проводка могла заменяться или ремонтироваться ранее. До окончательной сборки проверьте включение сигнала от органов управления тормозами, устойчивость контакта и отсутствие натяжения проводов при вибрации или движении подвески. Соединения необходимо расположить так, чтобы они не касались нагревающихся и подвижных деталей.

Когда стоит заменить фонарь в сборе

Полная замена оправдана при трещинах рассеивателя, повреждении основания, разбитых креплениях, сильной коррозии контактов или неоднократных отказах после локального ремонта. Потускневшая красная панель и загрязнение внутренней части также ухудшают различимость сигнала сзади. Если причина неисправности находится в выключателе тормоза или проводке мотоцикла, установка нового фонаря сама по себе ее не устранит, поэтому перед монтажом полезно проверить питание и состояние соединений.

JING mod A подходит для восстановления штатной задней световой индикации на совместимых версиях ИЖ, МТ и ДНЕПР. Тщательное сравнение корпуса, креплений и подключения со снятой деталью помогает установить фонарь без переделки посадочного места и получить корректную работу сигнала после ремонта.
