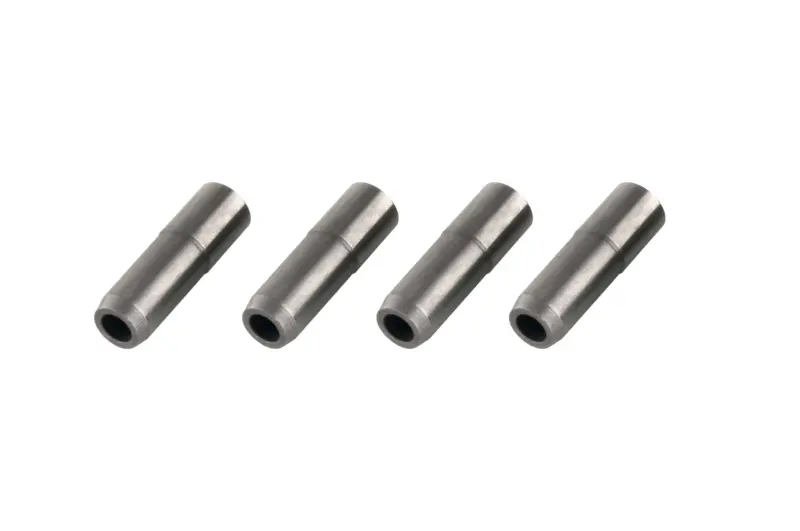

Направляющие втулки клапанов МТ Днепр, металлокерамика, 4 шт., JING mod B

Направляющие втулки клапанов для МТ Днепр JING mod B

Комплект из четырех металлокерамических направляющих втулок предназначен для ремонта клапанного механизма двигателей мотоциклов МТ Днепр. Втулки устанавливаются в головку цилиндра и задают направление возвратно-поступательного движения стержней клапанов. Исправное сопряжение втулки и клапана помогает тарелке двигаться соосно седлу, закрываться без перекоса и сохранять предусмотренный зазор во время работы двигателя.

Направляющая воспринимает боковые усилия, действующие на стержень клапана, и передает часть тепла от него к головке цилиндра. Поэтому состояние этой небольшой детали непосредственно связано с точностью движения клапана. При износе внутреннего отверстия увеличивается поперечный люфт, стержень отклоняется от заданной оси, а контакт тарелки с седлом становится менее равномерным. Изношенные втулки также могут сопровождаться повышенным проникновением масла вдоль стержней клапанов.

Назначение и конструкция

• применение — клапанный механизм двигателя мотоцикла МТ Днепр;
• исполнение — JING mod B;
• материал — металлокерамика;
• количество — четыре направляющие втулки;
• форма — цилиндрические втулки со сквозным отверстием под стержень клапана и ступенчатым наружным профилем.

Комплект выбирают для восстановления головки цилиндра, когда измерения показывают чрезмерный зазор между стержнем клапана и отверстием направляющей. Перед заменой необходимо проверить не только сами втулки, но и клапаны: износ стержня также влияет на величину зазора. Если установка нового клапана не устраняет люфт, требуется восстановление посадки с заменой направляющей. Оценивать состояние только по свободному покачиванию клапана недостаточно — корректное решение принимают после измерения сопрягаемых поверхностей.

Что сверить перед выбором

Обозначение mod B следует сопоставить с требуемым вариантом детали. Для уверенного подбора сравнивают назначение для двигателя МТ Днепр, длину старой втулки, наружный посадочный диаметр, диаметр отверстия под стержень, положение ступени и высоту выступания относительно головки. Эти параметры особенно важны, если головка ранее ремонтировалась: ее посадочные отверстия могли обрабатываться под другой размер. Наличие похожей цилиндрической формы само по себе не подтверждает взаимозаменяемость.

Четыре детали позволяют одновременно обслужить несколько клапанных позиций в пределах запланированного ремонта. При этом втулки не заменяют клапаны, седла, пружины и другие детали головки. Их состояние проверяют отдельно, а решение о составе ремонта принимают после дефектовки. Такой подход помогает не оставлять в собранной головке изношенную пару «стержень — направляющая» и не устанавливать исправную втулку вместе с клапаном, имеющим заметную выработку.

Установка и последующая обработка

Замена направляющих относится к операциям по ремонту головки цилиндра и требует измерительного инструмента, подходящей оправки и соблюдения технологии запрессовки. На двигателях МТ изношенную втулку удаляют оправкой, предварительно нагрев головку. Новую деталь запрессовывают без перекоса, контролируя посадку и положение относительно головки. Удары непосредственно по торцу втулки могут повредить ее или нарушить геометрию отверстия.

После запрессовки внутреннее отверстие проверяют по фактическому диаметру стержня и при необходимости обрабатывают разверткой до ремонтного зазора, предусмотренного для конкретного двигателя. Затем контролируют свободное перемещение клапана и соосность направляющей с седлом. Поскольку новая втулка задает базовую ось клапана, после ее установки может потребоваться обработка рабочей фаски седла и притирка клапана. Окончательная проверка должна подтвердить отсутствие заедания, чрезмерного люфта и перекоса во всем диапазоне движения.

Комплект JING mod B подходит для планового восстановления клапанного механизма МТ Днепр при подтвержденном износе штатных направляющих. Точная проверка посадочных размеров до начала работ и обработка головки после запрессовки позволяют использовать детали по назначению и получить правильное сопряжение клапана, втулки и седла.
