Муфта карданного вала резиновая в сборе Днепр МТ JING

Резиновая муфта карданного вала Днепр МТ JING

Муфта предназначена для карданной передачи мотоциклов семейства Днепр МТ. Она соединяет ведущую и ведомую части привода и передает крутящий момент от коробки передач к карданному валу. Упругая резиновая часть одновременно смягчает толчки и крутильные колебания, возникающие при трогании, переключении передач и изменении нагрузки. Это помогает карданной передаче работать без жесткого контакта между соединяемыми вилками.

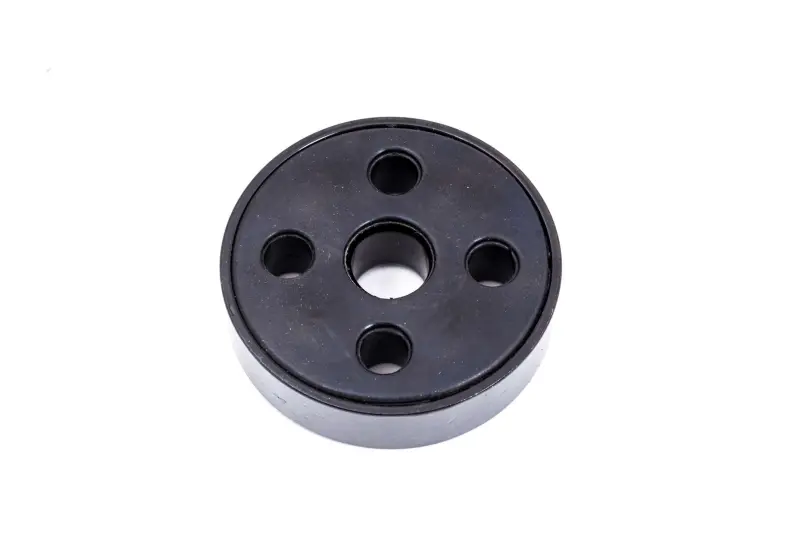

Деталь поставляется в сборе. Конструкция включает круглую резиновую муфту, наружную металлическую обойму и центральную втулку. Четыре отверстия, расположенные вокруг центра, служат для сопряжения с пальцами ведущей и ведомой вилок. Обойма удерживает резиновую часть по наружному контуру, а центральная втулка формирует посадочное отверстие. Такой формат удобен при ремонте, когда требуется заменить собранную муфту, а не комплектовать ее отдельными деталями.

Назначение и признаки необходимости замены

Состояние муфты влияет на передачу момента между коробкой и карданным валом. Резина постоянно воспринимает переменную нагрузку и деформируется в пределах, предусмотренных конструкцией соединения. Осмотреть деталь стоит при появлении трещин возле отверстий, разрывов по наружному краю, заметной остаточной деформации или смещения резиновой части относительно обоймы. Поводом для проверки также служат новые удары и вибрации в зоне карданной передачи при начале движения либо резком изменении тяги.

При диагностике необходимо оценивать не только саму муфту. Износ пальцев и вилок, повреждение посадочных поверхностей или неправильное взаимное положение деталей могут создавать люфт и ускорять разрушение резины. Если старая муфта разбита вокруг одного или нескольких отверстий, перед установкой новой детали следует проверить сопрягаемые пальцы: они не должны иметь выраженной ступеньки, перекоса или повреждений, мешающих нормальной посадке.

Как проверить совместимость

• Модель техники: исполнение предназначено для карданной передачи мотоциклов Днепр МТ; фактическую конфигурацию конкретной модификации нужно сопоставить со снятой деталью.
• Сборочный вариант: это муфта в сборе с наружной обоймой и центральной втулкой, а не отдельная резиновая часть.
• Геометрия: сравните наружный диаметр, толщину, размер центральной втулки, расположение четырех отверстий и расстояния между их центрами.
• Сопряжение с вилками: диаметры отверстий должны соответствовать пальцам обеих вилок без чрезмерного зазора и принудительного растягивания резины.
• Свободное пространство: после установки обойма не должна касаться соседних неподвижных деталей при полном обороте карданного вала.

Сравнение следует проводить по очищенной старой муфте и фактическим посадочным местам мотоцикла. Одного общего обозначения модели недостаточно, если трансмиссия ранее ремонтировалась или в ней установлены детали другой модификации. Особенно внимательно проверяют межцентровое расположение отверстий, высоту собранной детали и положение центральной втулки.

Рекомендации по установке

Перед монтажом очистите пальцы вилок и прилегающую зону от загрязнений, затем проверьте отсутствие трещин, заусенцев и заметного люфта сопрягаемых деталей. Муфта должна устанавливаться ровно, без перекоса обоймы и подрезания краев отверстий. Нельзя компенсировать несовпадение геометрии сильным растягиванием резины: такая посадка создает постоянное напряжение еще до начала движения.

После сборки проверните карданную передачу вручную и убедитесь, что муфта вращается свободно, не задевает окружающие детали и не смещается относительно вилок. Крепеж соседних компонентов затягивают по требованиям руководства для конкретной модели. После первых поездок полезно повторно осмотреть соединение: отверстия должны сохранять форму, обойма — правильное положение, а следы касания вокруг муфты должны отсутствовать.

Муфта JING подходит для планового восстановления карданного привода Днепр МТ и ремонта при старении или повреждении прежней резиновой детали. Точная сверка геометрии со снятым образцом позволяет подобрать правильное исполнение и вернуть соединению предусмотренную упругость без переделки сопрягаемых вилок.
