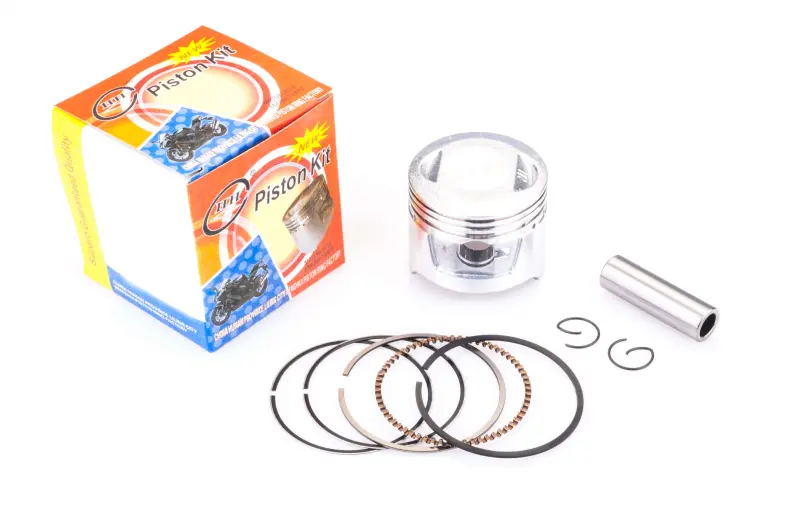

Поршень KJT Delta 70 +0,50 Ø47,50 мм, палец 13 мм

Ремонтный поршень KJT для Delta 70

Поршень диаметром 47,50 мм предназначен для ремонта четырехтактных двигателей мопедов Delta с рабочим объемом 70 см³. Размер +0,50 соответствует второму ремонтному размеру: деталь устанавливают не в стандартный цилиндр Ø47,00 мм, а в цилиндр, расточенный и окончательно обработанный под увеличенный диаметр. Поршневой палец имеет диаметр 13 мм. В числе подтвержденных вариантов применения указаны JH70 и Viper Delta.

Назначение детали

Поршень движется внутри цилиндра, участвует в сжатии топливовоздушной смеси и воспринимает давление газов после ее воспламенения. Полученное усилие через палец передается на шатун и далее на коленчатый вал. Поршневые кольца уплотняют пространство между поршнем и стенкой цилиндра, помогают поддерживать компрессию и контролировать масло на поверхности цилиндра. От согласованности размеров этих деталей зависят запуск двигателя, тяга, расход масла и отсутствие постороннего стука.

Ремонтный поршень используют при восстановлении цилиндра с износом, задирами, овальностью или конусностью, если мастер определил возможность расточки до 47,50 мм. Само обозначение Delta 70 не заменяет измерения. Одинаковые по названию мопеды могут иметь разные исполнения двигателя, а цилиндр мог ремонтироваться ранее. Поэтому размер выбирают после дефектовки и точного промера цилиндра в нескольких поясах и направлениях.

Что проверить перед выбором

• Диаметр цилиндра. После расточки он должен соответствовать поршню Ø47,50 мм с предусмотренным изготовителем двигателя монтажным зазором.
• Размер пальца. Для этой модели указан диаметр 13 мм; дополнительно сравнивают длину пальца и его посадку со снятой деталью.
• Геометрию поршня. Сопоставляют общую и компрессионную высоту, форму днища, расположение канавок и положение фиксаторов колец.
• Исполнение двигателя. Подтверждено применение для четырехтактной техники Delta 70, JH70 и Viper Delta, однако окончательное решение принимают по маркировке двигателя и размерам старого поршня.
• Состояние цилиндра. Глубокие повреждения, чрезмерная выработка или нарушение геометрии могут потребовать другого способа ремонта.

Обозначение +0,50 нельзя воспринимать как допустимую прибавку к любому измеренному диаметру. Оно указывает на конкретную ступень ремонта относительно стандартных 47,00 мм. Установка увеличенного поршня без расточки приведет к недостаточному зазору, а монтаж в чрезмерно изношенный цилиндр не обеспечит правильного сопряжения. Диаметр и зазор проверяют измерительным инструментом, а окончательную обработку цилиндра выполняют с учетом фактического размера поршня.

Подготовка и установка

Перед сборкой цилиндр и картер очищают от абразива, нагара и остатков поврежденных деталей. Одновременно проверяют состояние шатуна, верхней головки шатуна, посадки пальца и цилиндрической поверхности. Поршневые кольца подбирают под диаметр 47,50 мм, проверяют их посадку в канавках и зазор в замках внутри подготовленного цилиндра. Точные монтажные значения берут из технической документации соответствующего двигателя.

Поршень устанавливают в правильном направлении относительно впуска и выпуска, ориентируясь на конструкцию двигателя и снятой детали. Стопорные кольца пальца должны полностью войти в предназначенные канавки. Перед первым запуском сопрягаемые поверхности смазывают моторным маслом, а после сборки коленчатый вал несколько раз проворачивают вручную. Движение должно оставаться плавным, без закусывания и контакта деталей.

После ремонта двигателю требуется аккуратная начальная эксплуатация без продолжительной высокой нагрузки. Следует контролировать температуру, посторонние звуки, дымность и уровень масла. Поршень KJT Ø47,50 мм подходит для восстановления Delta 70 только тогда, когда подтверждены второй ремонтный размер, палец 13 мм и соответствие всей геометрии. Такой подход позволяет собрать согласованную цилиндро-поршневую пару и избежать повторной разборки двигателя из-за ошибочного подбора.
