Поршень KJT Active 110 STD Ø52,40 мм для 152FMH

Поршень KJT Active 110 STD Ø52,40 мм для двигателя 152FMH

Поршень предназначен для ремонта цилиндро-поршневой группы мопеда Active 110 с четырехтактным двигателем 152FMH. Номинальный диаметр 52,40 мм и обозначение STD указывают на стандартный размер: такую деталь выбирают для цилиндра, который сохраняет соответствующий номинал и не был расточен под увеличенный ремонтный поршень. Поршень перемещается внутри цилиндра, воспринимает давление газов после сгорания смеси и через палец с шатуном передает усилие на коленчатый вал.

Исправное сопряжение поршня, колец и цилиндра необходимо для формирования компрессии и контроля масла на стенках цилиндра. Поводом для проверки этой группы становятся снижение компрессии, затрудненный запуск, потеря тяги, посторонний стук, повышенный расход масла или дымность. При разборке также оценивают днище и юбку поршня, состояние кольцевых канавок, колец, пальца и поверхности цилиндра. Задиры, прогар, трещины, заметная выработка или чрезмерный зазор требуют устранения причины неисправности, а не только установки новой детали.

Комплектация и конструкция

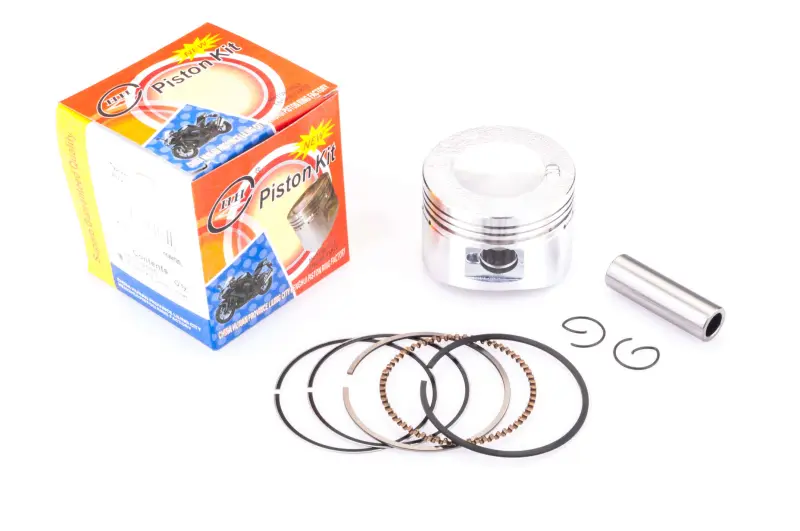

Комплект включает поршень, набор поршневых колец, поршневой палец и два стопорных кольца. Такое исполнение позволяет одновременно заменить основные сопрягаемые детали поршневой группы, не оставляя в соединении изношенный палец или старые кольца. На поршне предусмотрены канавки для компрессионных и маслосъемных колец, а в бобышках — отверстия под палец и стопоры. Форма днища должна соответствовать камере сгорания и расположению клапанов конкретной версии двигателя.

Что проверить перед выбором

• Модель двигателя: обозначение 152FMH должно соответствовать установленному мотору; ориентироваться только на название мопеда недостаточно.
• Диаметр: товар рассчитан на номинал Ø52,40 мм. Фактический размер и состояние цилиндра проверяют измерительным инструментом в нескольких поясах и направлениях.
• Размер STD: стандартный поршень подходит лишь при допустимом износе цилиндра. После расточки требуется поршень ремонтного размера, выбранный под полученный диаметр.
• Геометрия: перед сборкой сопоставляют высоту, профиль днища, положение канавок, размеры пальца и расстояние между бобышками со снятым поршнем.
• Кольца: проверяют соответствие канавкам, правильность расположения и зазор в замке каждого кольца непосредственно в подготовленном цилиндре.

Установка при ремонте двигателя

Монтаж выполняют после дефектовки цилиндра и проверки шатуна. Поверхности очищают от нагара и абразивных частиц, масляные каналы оставляют свободными. Поршень устанавливают в правильной ориентации относительно клапанов и направления движения, руководствуясь конструкцией снятой детали и ремонтной документацией двигателя. Палец должен входить без перекоса, а оба стопорных кольца — полностью занять свои канавки. Попадание стопора внутрь картера необходимо исключить.

Кольца устанавливают в предназначенные для них канавки, не допуская чрезмерного растяжения и повреждения кромок. Перед вводом поршня в цилиндр детали смазывают моторным маслом, кольца аккуратно сжимают, а цилиндр надевают без ударной нагрузки. После сборки проверяют свободное перемещение механизма вручную, отсутствие контакта поршня с клапанами и правильность фаз газораспределения.

KJT Active 110 STD Ø52,40 мм подходит для восстановления двигателя 152FMH при сохраненном номинальном размере цилиндра. Окончательное решение о применении стандартного поршня принимают по результатам измерения цилиндра и сравнения всех посадочных размеров со снятой деталью. Такой подход помогает получить правильный тепловой зазор, нормальную работу колец и стабильную компрессию после ремонта.
