Электростартер мотоблока 190N/195N (12/15 л.с.), Z-9, Ø67,5 мм

Электростартер для мотоблока 190N/195N

Электростартер предназначен для запуска мотоблочных двигателей серий 190N и 195N мощностью 12/15 л.с. Он проворачивает коленчатый вал при пуске, позволяя запускать тяжелый двигатель от аккумулятора без приложения значительного усилия к ручному стартеру. Деталь подходит для ремонта техники, в которой штатно предусмотрен электрический запуск и установлен стартер с соответствующими присоединительными параметрами.

Назначение и конструкция

При включении стартера приводная шестерня входит в зацепление с венцом двигателя, после чего электродвигатель создает вращение, необходимое для начала работы мотора. После запуска привод выходит из зацепления. Такая схема особенно удобна при регулярной эксплуатации мотоблока, частых остановках и повторных пусках, а также в ситуациях, когда ручное проворачивание двигателя требует большого усилия.

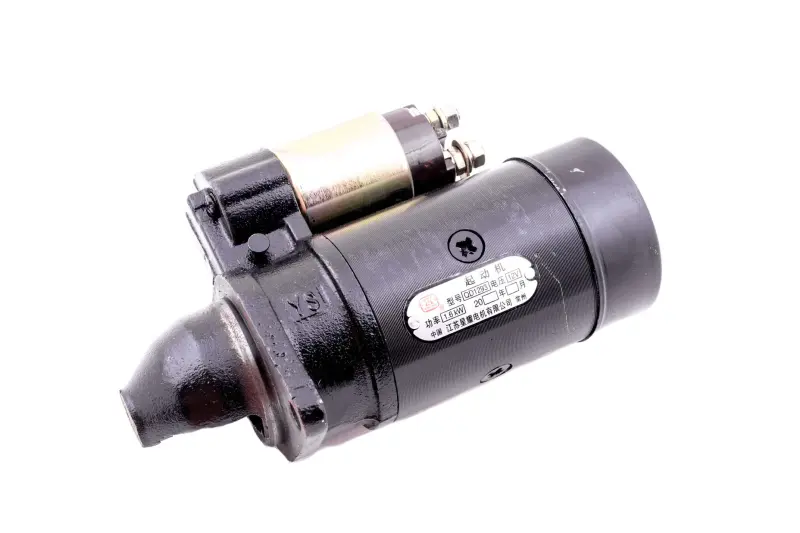

Конструкция включает цилиндрический корпус электродвигателя, переднюю часть с приводным механизмом и установленное сверху тяговое реле. Корпус имеет монтажный фланец для фиксации на двигателе. Компоновка детали соответствует распространенному исполнению стартеров для двигателей 190N/195N, однако перед установкой необходимо сопоставить все присоединительные точки со снятой деталью.

Основные параметры

• Назначение: электрический запуск двигателя мотоблока.
• Совместимые обозначения двигателей: 190N и 195N.
• Класс мощности: 12/15 л.с.
• Приводная шестерня: 9 зубьев, обозначение Z-9.
• Диаметр в обозначении исполнения: 67,5 мм.

Как правильно подобрать стартер

Обозначение двигателя является первым, но не единственным критерием выбора. В разных выпусках мотоблоков и при ранее выполненных переделках могут применяться отличающиеся варианты системы запуска. До заказа сравните новый стартер со старым по числу зубьев приводной шестерни, диаметру 67,5 мм, форме передней части, расположению фланца и крепежных отверстий. Также следует проверить положение тягового реле, направление выхода привода и доступное место возле двигателя.

Количество зубьев влияет на правильность взаимодействия шестерни с венцом. Стартер Z-9 следует выбирать вместо исполнения с таким же девятизубым приводом: использование варианта с другой геометрией может привести к неправильному зацеплению. Размер 67,5 мм также нужно сверить с соответствующим размером демонтированной детали. Если старый стартер отсутствует, параметры проверяют по двигателю и фактически установленной системе запуска.

Электрические характеристики аккумулятора и оборудования мотоблока должны соответствовать требованиям конкретной техники. Напряжение этого стартера в исходных характеристиках не указано, поэтому его нельзя выбирать только по внешней форме или обозначению мощности двигателя. Перед монтажом отдельно сопоставьте схему подключения, расположение силового вывода и характеристики штатного оборудования.

Замена и установка

Причиной замены могут быть отсутствие вращения при исправном аккумуляторе, слишком медленное проворачивание двигателя, нестабильное включение привода, посторонний шум или повреждение зубьев шестерни. Похожие симптомы возникают и при разряженном аккумуляторе, окисленных контактах либо неисправности проводки, поэтому перед заменой полезно проверить питание, соединения и состояние венца.

Монтаж выполняют при отключенном аккумуляторе. Посадочную поверхность очищают, стартер устанавливают без перекоса и закрепляют штатным крепежом двигателя. Шестерня должна входить в зацепление свободно, без ударов и заклинивания. После подключения проверяют надежность контактов и выполняют краткий пробный запуск, контролируя ровное включение и прекращение работы стартера сразу после запуска мотора.

Эта модель подходит для восстановления электрического запуска мотоблока с двигателем 190N или 195N при совпадении исполнения Z-9 и диаметра 67,5 мм. Тщательное сравнение механических и электрических параметров до монтажа помогает подобрать стартер без несовместимости и сохранить корректную работу пускового механизма.
