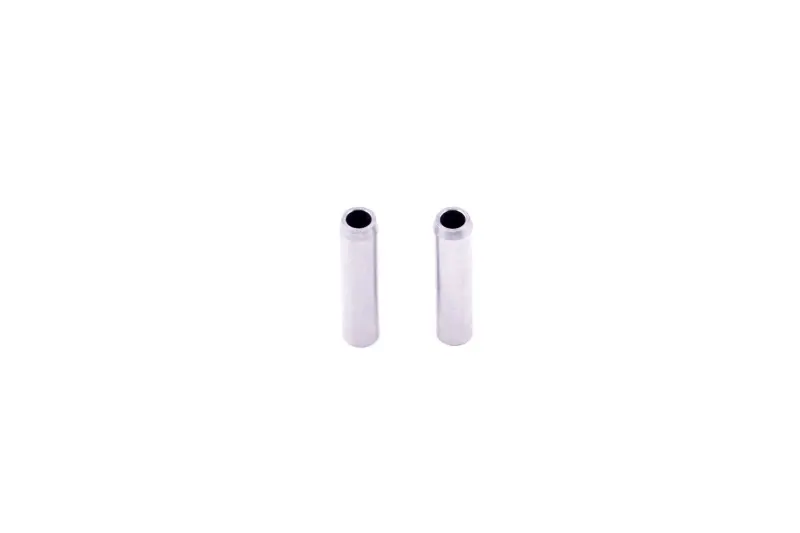

Направляющие клапанов 190N/195N 12/15 л.с., пара

Направляющие клапанов для двигателей 190N и 195N

Комплект из двух направляющих предназначен для ремонта головки цилиндра двигателей 190N и 195N мощностью 12 и 15 л.с., применяемых на мотоблоках и другой технике с соответствующим мотором. Детали устанавливаются в головку цилиндра и служат опорой для стержней впускного и выпускного клапанов. Они удерживают клапаны на заданной оси при открытии и закрытии, ограничивая нежелательное боковое перемещение.

Состояние направляющих непосредственно влияет на работу клапанного механизма. При правильно подобранном зазоре стержень свободно перемещается вдоль своей оси, а тарелка клапана возвращается к седлу без заметного смещения. Это помогает сохранить корректное прилегание клапана, уменьшает неравномерный износ стержня, фаски и седла. Избыточный люфт способен нарушить посадку клапана, увеличить попадание масла через головку цилиндра и отрицательно повлиять на компрессию и запуск прогретого двигателя.

Когда требуется замена

Направляющие проверяют при ремонте головки цилиндра, обслуживании клапанов, появлении заметного бокового люфта стержней или следов неравномерного износа сопряженных деталей. Одного внешнего осмотра недостаточно: фактический зазор между стержнем и внутренней поверхностью втулки определяют измерительным инструментом. Перед сборкой также проверяют состояние самих клапанов, их стержней и седел. Установка новых направляющих вместе с сильно изношенными либо деформированными клапанами не устраняет причину неправильного движения.

Что учитывать при выборе

• Модель двигателя: комплект рассчитан на моторы серий 190N и 195N; обозначение двигателя следует определить до заказа.
• Мощностная версия: заявленная применяемость охватывает исполнения 12 и 15 л.с.
• Количество: в товарной позиции две цилиндрические направляющие втулки.
• Посадочные параметры: до установки необходимо сопоставить наружный диаметр, внутренний диаметр, длину и посадку со снятыми деталями и требованиями конкретной головки цилиндра.
• Состояние сопряжений: следует проверить отверстия в головке, стержни обоих клапанов и их седла, поскольку эти поверхности работают совместно.

Обозначения 190N и 195N являются главным ориентиром, однако при ранее выполненном ремонте головка могла получить детали другого ремонтного исполнения. Поэтому одной мощности техники для подбора недостаточно. Надежнее сверить модель установленного двигателя и провести измерения снятой направляющей. Размеры 8×13×57 мм встречаются у отдельных комплектов для R190N/R195NM, но для этой товарной позиции они отдельно не подтверждены и не должны использоваться без фактической проверки.

Установка и проверка после ремонта

Замена выполняется на снятой и разобранной головке цилиндра. Старые втулки выпрессовывают подходящей оснасткой, после чего очищают и осматривают посадочные отверстия. Новые детали запрессовывают с соблюдением требуемой глубины и натяга: чрезмерное смещение втулки может помешать свободному ходу и полному закрытию клапана. Ударная установка без контроля соосности способна повредить посадку или деформировать внутренний канал.

После запрессовки внутренний размер направляющей проверяют относительно стержня соответствующего клапана. Производитель моторных компонентов MAHLE указывает, что после монтажа направляющие могут требовать обработки разверткой до окончательного размера, поскольку запрессовка способна вызвать небольшие геометрические отклонения. Конкретный зазор и глубину установки выбирают по ремонтным данным двигателя. Затем контролируют свободный ход клапанов, состояние седел и качество прилегания, а при окончательной сборке выполняют предусмотренную для двигателя регулировку клапанного механизма.

Комплект подходит для планового восстановления головки двигателей 190N/195N, когда подтвержден износ направляющих. Точный подбор по модели, размерам и посадке, а также профессиональная обработка после запрессовки позволяют восстановить правильное направление клапанов без риска заедания или чрезмерного бокового люфта.
