Цилиндро-поршневая группа Ø34 мм для мотокосы STIHL FS 85 WOODMAN

ЦПГ Ø34 мм WOODMAN для мотокосы STIHL FS 85

Комплект предназначен для ремонта цилиндро-поршневой части двухтактного двигателя мотокосы STIHL FS 85. Цилиндр с поршнем формируют пространство, в котором происходит сжатие топливовоздушной смеси, а поршень воспринимает давление при сгорании и передает усилие через палец и шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние этих деталей непосредственно связано с компрессией, устойчивостью запуска и работой двигателя под нагрузкой.

Конструкция и назначение комплекта

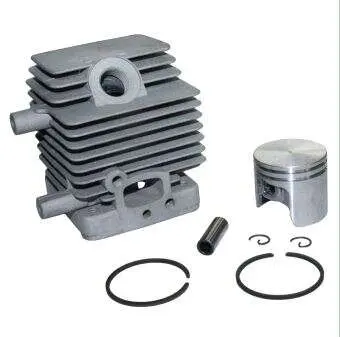

ЦПГ WOODMAN включает цилиндр с наружными охлаждающими ребрами, поршень, два поршневых кольца, поршневой палец и два стопорных кольца. Такой состав позволяет заменить взаимосвязанные детали цилиндро-поршневой части в рамках одного ремонта. Номинальный диаметр цилиндра составляет 34 мм — это основной размер, который необходимо учитывать вместе с моделью мотокосы и геометрией присоединительных элементов.

• Цилиндр Ø34 мм образует направляющую поверхность для движения поршня и имеет окна газообмена двухтактного двигателя.
• Поршень перемещается внутри цилиндра, участвует в сжатии смеси и передает усилие на шатун.
• Два поршневых кольца обеспечивают уплотнение между поршнем и цилиндром после правильной установки в канавки.
• Поршневой палец соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца фиксируют палец в поршне и препятствуют его осевому смещению.
• Охлаждающие ребра цилиндра увеличивают площадь отвода тепла во время работы двигателя.

Когда требуется замена ЦПГ

Проверка цилиндро-поршневой части нужна при снижении компрессии, затрудненном запуске, нестабильной работе или заметной потере тяги. Основанием для замены служат задиры на цилиндре либо поршне, повреждение днища и юбки поршня, износ канавок, поломка колец или другие дефекты, нарушающие свободное движение и уплотнение деталей. Перед заказом желательно разобрать двигатель и оценить состояние всех сопряженных компонентов: одинаковые внешние симптомы могут быть связаны не только с ЦПГ.

Как проверить совместимость

Комплект рассчитан на STIHL FS 85 с диаметром цилиндра 34 мм. При подборе следует сверить полное обозначение мотокосы, фактический диаметр старой группы, форму цилиндра, расположение впускного и выпускного окон, точки крепления, конфигурацию патрубков и посадочные места. Также сравнивают поршень, длину и диаметр пальца, положение канавок и стопоров. Такая проверка особенно полезна для техники, которая ранее ремонтировалась: внутри может находиться деталь другой модификации.

Обозначение FS 85 и размер Ø34 мм должны совпадать одновременно. Один только диаметр не подтверждает соответствие, поскольку цилиндры одинакового размера могут различаться креплением, окнами и присоединительной геометрией. Если старая деталь доступна, ее удобно использовать как образец для сопоставления всех посадочных поверхностей до начала сборки.

Рекомендации по установке

Монтаж ЦПГ выполняют на чистом разобранном двигателе. До сборки проверяют состояние шатуна, игольчатого подшипника, коленчатого вала, картера и уплотняемых поверхностей. Поршневые кольца устанавливают в соответствующие канавки без перекоса, совмещая их положение с фиксирующими элементами поршня. Стопорные кольца должны полностью занять свои посадочные канавки, а их попадание внутрь картера во время монтажа необходимо исключить.

Цилиндр надевают без ударной нагрузки, аккуратно сжимая кольца и не допуская их зацепления за кромки окон. После сборки проверяют свободное перемещение поршня, правильность крепления цилиндра и герметичность соединений. Для такого ремонта нужны точная посадка деталей и соблюдение порядка сборки, поэтому при отсутствии опыта установку лучше поручить специалисту по бензоинструменту.
