Цилиндро-поршневая группа для бензопилы Goodluck GL5800 Ø45,2 мм WOODMAN

ЦПГ WOODMAN для ремонта бензопилы Goodluck GL5800

Цилиндро-поршневая группа предназначена для восстановления двигателя бензопилы Goodluck GL5800 с диаметром поршня 45,2 мм. Комплект заменяет основные детали, которые образуют камеру сгорания, обеспечивают сжатие топливной смеси и преобразуют давление газов в движение коленчатого вала. Такая замена актуальна при износе цилиндра и поршня, повреждении колец, появлении задиров, заметном снижении компрессии или после перегрева двигателя.

Цилиндр имеет наружные ребра охлаждения, впускное и выпускное окна, а также посадочные поверхности для соединения с картером, карбюраторным переходником и глушителем. Поршень устанавливается внутри цилиндра и соединяется с шатуном пальцем. Два поршневых кольца уплотняют зазор между поршнем и стенкой цилиндра, а стопорные кольца удерживают палец в посадочных отверстиях. Совместная замена сопряженных деталей позволяет собирать цилиндр и поршень как согласованный комплект, не оставляя в моторе старую изношенную пару.

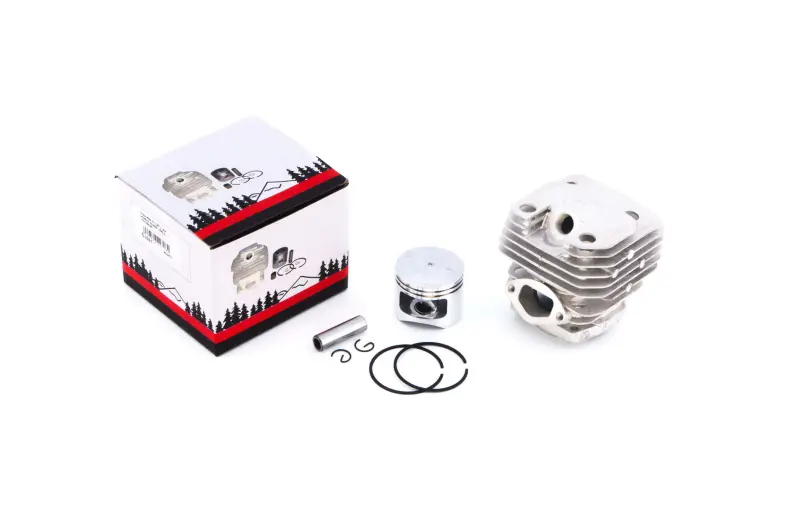

Состав комплекта

• цилиндр с ребрами охлаждения и монтажными отверстиями;
• поршень диаметром 45,2 мм;
• два поршневых кольца;
• поршневой палец;
• два стопорных кольца пальца.

Что проверить при подборе

Основные ориентиры — модель бензопилы Goodluck GL5800 и диаметр 45,2 мм. Одного совпадения рабочего диаметра недостаточно: перед установкой следует сопоставить старый и новый цилиндры по расположению впускного и выпускного окон, форме нижней части, межосевым расстояниям крепежных отверстий и присоединительным поверхностям. У поршня сравнивают высоту, положение пальца, форму днища, расположение замков колец и направление установки. Это особенно важно для пил одной серии, выпущенных в разных модификациях.

Также необходимо проверить соответствие поршневого пальца шатуну и установленному игольчатому подшипнику. Подшипник, прокладки, уплотнения, крепеж и другие детали, отсутствующие в перечне комплекта, подбираются отдельно по фактической конструкции бензопилы. Старые прокладки после разборки не должны мешать ровной посадке цилиндра, поэтому сопрягаемые поверхности очищают от их остатков и загрязнений.

Рекомендации по установке

До сборки осматривают картер, шатун, коленчатый вал и подшипники. Люфт, металлическая стружка или повреждение игольчатого подшипника способны быстро испортить новую поршневую группу, поэтому причину прежнего повреждения устраняют заранее. Внутреннюю поверхность цилиндра, поршень, палец и кольца смазывают маслом, предназначенным для двухтактного двигателя. Кольца устанавливают с учетом положения фиксирующих штифтов в канавках поршня, не допуская перекоса и чрезмерного усилия при заведении поршня в цилиндр.

Стопорные кольца должны полностью войти в свои канавки. Открытая часть каждого стопора не должна располагаться так, чтобы кольцо могло выйти из посадочного места при работе двигателя. Ориентацию поршня сверяют со схемой конкретной модификации пилы и расположением окон цилиндра. После сборки проверяют свободное перемещение поршня проворачиванием коленчатого вала вручную, герметичность соединений и правильность подключения впускных и выпускных деталей.

ЦПГ WOODMAN подходит для планового ремонта Goodluck GL5800, когда результаты диагностики указывают на износ цилиндра, поршня или колец. Точный подбор по диаметру и геометрии, чистая сборка и устранение причины повреждения помогают восстановить компрессию, уверенный запуск и нормальную работу двигателя без преждевременного износа нового комплекта.
