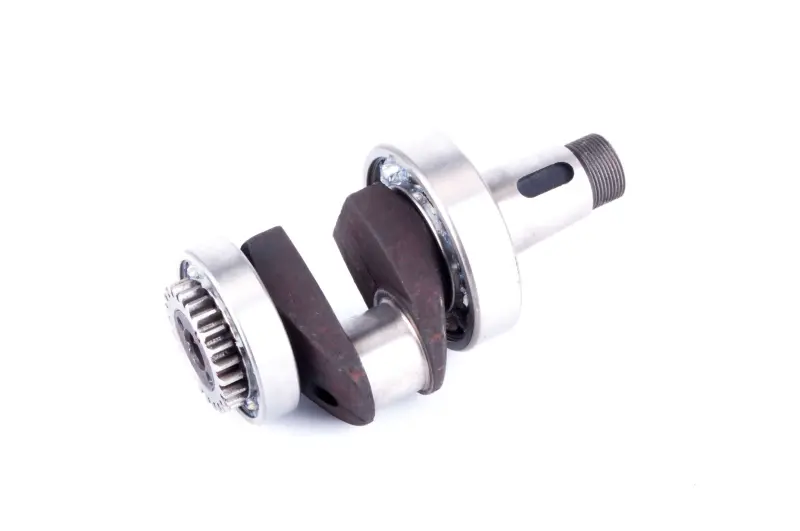

Коленвал 175N 7 л.с. с шестернями и подшипником 45/50 мм DIGGER

Коленвал DIGGER для двигателя 175N 7 л.с.

Деталь предназначена для ремонта мотоблочного двигателя модели 175N мощностью 7 л.с. Коленчатый вал принимает усилие от шатуна, преобразует возвратно-поступательное движение поршня во вращение и передает крутящий момент другим механизмам двигателя. От состояния его шеек, опорных поверхностей и соединений зависят равномерность вращения, отсутствие постороннего стука и корректная работа сопряженных деталей.

Эта версия поставляется с установленными шестернями и подшипником. Такая конфигурация подходит для ремонта, при котором требуется заменить не только сам вал, но и связанные с ним детали привода. Посадочные места подшипников имеют диаметры 45 и 50 мм. Разные диаметры являются важным признаком исполнения: коленвалы для внешне похожих двигателей могут отличаться опорными размерами, расположением деталей и конфигурацией выходных частей.

Что проверить при подборе

Обозначение 175N и мощность 7 л.с. задают базовую совместимость, однако перед заказом необходимо сопоставить конструкцию со снятым коленвалом. Ориентироваться только на назначение техники или приблизительное сходство недостаточно. Для уверенного выбора сравните следующие параметры:

• модель двигателя: 175N;
• посадочные диаметры подшипников: 45 и 50 мм;
• исполнение: коленвал с шестернями и подшипником;
• форму и расположение выходных частей: резьбовой участок, паз и другие соединительные поверхности;
• расположение шестерен: оно должно соответствовать компоновке прежней детали и сопряженным механизмам двигателя.

Диаметры лучше проверять измерительным инструментом на очищенных поверхностях снятой детали. Дополнительно следует сопоставить общую компоновку вала, ширину кривошипной части и места соединения с шатуном и приводными деталями. Если двигатель ранее ремонтировался, установленный коленвал может отличаться от первоначального исполнения, поэтому фактические размеры имеют приоритет перед ориентировочным подбором по названию мотоблока.

Когда требуется замена

Поводом для диагностики коленвала служат заметное биение, люфт в опорах, металлический стук, повреждение посадочных поверхностей, зубьев шестерен или резьбовой части. Причиной неправильной работы также могут быть подшипники, шатун либо другие сопряженные детали, поэтому перед разборкой двигателя необходимо определить источник неисправности. Установка нового вала без устранения причины прежнего износа способна привести к повторному повреждению.

Рекомендации по установке

Замена связана с разборкой двигателя и точной сборкой кривошипно-шатунного механизма. Перед монтажом очищают картер и масляные каналы, проверяют состояние шатуна, опор, крепежа и деталей, работающих с шестернями. Посадочные поверхности не должны иметь задиров, деформации или загрязнений. При сборке необходимо соблюдать взаимное положение шестерен и требования руководства для конкретного двигателя 175N.

После установки вал должен вращаться свободно, без закусывания и заметного осевого либо радиального люфта сверх предусмотренного конструкцией двигателя. До запуска проверяют правильность сборки, наличие смазки и надежность всех соединений. Коленвал DIGGER с посадками 45/50 мм выбирают для адресного ремонта двигателя 175N, когда размеры снятой детали и исполнение с шестернями и подшипником полностью совпадают.
