Прокладка выпускного коллектора DIGGER для двигателя 178F 6 л.с.

Прокладка выпускного коллектора DIGGER для двигателя 178F

Прокладка предназначена для герметизации фланцевого соединения выпускного коллектора на дизельном двигателе 178F мощностью 6 л.с. Такие двигатели с воздушным охлаждением применяются на мотоблоках, генераторах и другой малой технике. Деталь устанавливается между сопрягаемыми поверхностями выпускного канала двигателя и ответного фланца коллектора или глушителя. Она перекрывает зазор в месте крепления и направляет отработавшие газы в выпускную систему без утечки через стык.

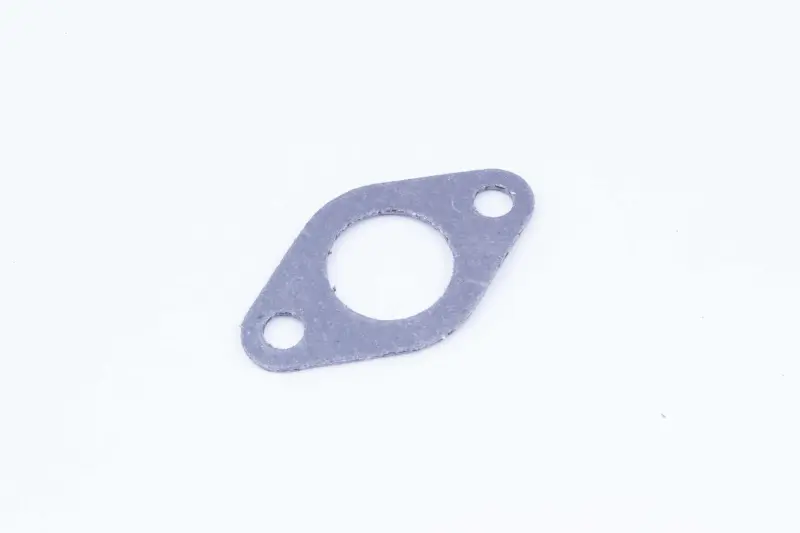

Конструкция выполнена в виде плоской цельной прокладки с одним центральным проходом и двумя крепежными отверстиями на противоположных концах. Такая конфигурация соответствует двухболтовому фланцевому соединению. Центральное отверстие совмещается с выпускным каналом, а край детали должен полностью прилегать к посадочной плоскости и не выступать внутрь прохода. Прокладка подходит для обслуживания двигателя 178F, однако обозначение двигателя само по себе не заменяет проверку формы и расположения отверстий: у техники разных выпусков могут встречаться отличия в навесных деталях.

Когда требуется замена

Прокладку меняют после демонтажа выпускного коллектора или глушителя, а также при потере герметичности соединения. На повреждение уплотнения могут указывать усилившийся звук выхлопа, шипение или характерное постукивание возле фланца, запах отработавших газов рядом с двигателем и темный налет вокруг стыка. Эти признаки также бывают связаны с ослабленным крепежом, поврежденным фланцем или трещиной выпускной детали, поэтому перед ремонтом необходимо осмотреть все соединение.

Как проверить совместимость

• Модель двигателя: деталь рассчитана на дизельный двигатель 178F мощностью 6 л.с.; ориентироваться только на марку мотоблока недостаточно.
• Назначение: требуется именно прокладка выпускного коллектора или глушителя, а не прокладка впуска, клапанной крышки либо головки цилиндра.
• Контур: сравните наружную форму новой и снятой прокладки, диаметр центрального прохода и положение двух крепежных отверстий.
• Фланец: проверьте межосевое расстояние креплений непосредственно на двигателе. Точные размеры этой позиции не заявлены, поэтому размерное сравнение особенно важно.
• Состояние соединения: обе посадочные плоскости должны быть ровными, без трещин, глубоких раковин и остатков прежнего уплотнения.

Рекомендации по установке

Работы выполняют после остановки и остывания двигателя. Старую прокладку удаляют полностью, а сопрягаемые поверхности очищают от нагара и прилипших фрагментов, не повреждая плоскости фланцев. Новую деталь устанавливают без смещения: центральный проход совмещают с выпускным каналом, крепежные отверстия — со шпильками или болтами. Коллектор прижимают равномерно, последовательно подтягивая оба крепления. Момент затяжки выбирают по руководству конкретного двигателя или техники; чрезмерное усилие способно деформировать фланец, а недостаточное не обеспечит плотного прижима.

После сборки соединение проверяют при первом запуске: возле фланца не должно быть прорыва газов, постороннего шума или появления свежего темного налета. Если утечка сохраняется с новой прокладкой, следует проверить плоскостность фланца и исправность крепежа. Правильно подобранная и установленная прокладка восстанавливает герметичность выпуска и позволяет вернуть штатный характер работы двигателя без разборки других его систем.
