Неподвижная щека вариатора ZUNA Yamaha JOG 50, алюминий, d-13, со ступицей

Неподвижная щека вариатора ZUNA для Yamaha JOG 50

Деталь предназначена для переднего вариатора скутеров Yamaha JOG 50. Неподвижная щека образует одну из двух рабочих поверхностей ведущего шкива: между ней и подвижной щекой проходит вариаторный ремень. Во время изменения положения подвижной части ремень перемещается по поверхности шкива, а эффективный диаметр его работы меняется. Поэтому состояние и соответствие неподвижной щеки непосредственно важны для правильной сборки и обслуживания вариатора.

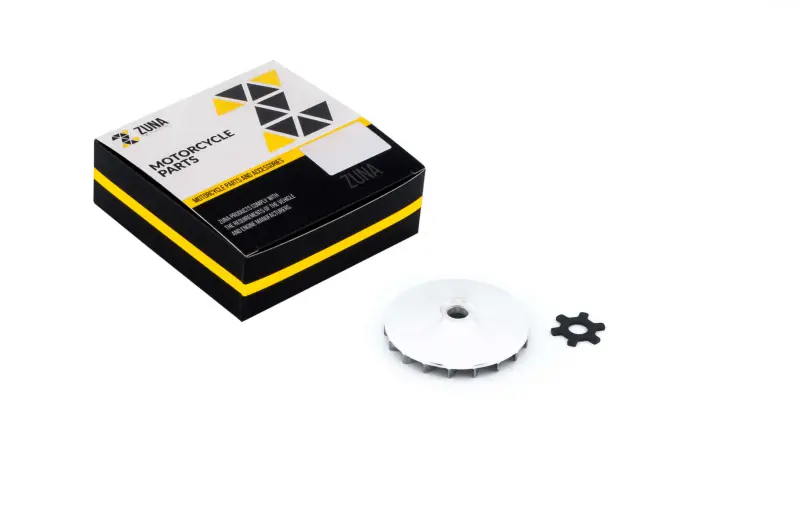

Модель ZUNA изготовлена из алюминия, имеет посадочный размер d-13 и выполнена со ступицей. На наружной стороне расположены радиальные лопасти. Такая конфигурация соответствует типу детали, применяемому в переднем вариаторе Yamaha JOG 50. Щека устанавливается как неподвижная сторона шкива и работает в паре с остальными компонентами трансмиссии, поэтому ее подбирают не отдельно по внешнему сходству, а с учетом всех посадочных и конструктивных признаков.

Когда требуется замена

Проверка щеки уместна при плановом обслуживании вариатора, замене ремня или разборке переднего шкива. Поводом для установки новой детали могут быть механические повреждения, деформация, выраженная выработка рабочей поверхности, повреждение лопастей либо несоответствие ранее установленной детали конфигурации вариатора. Изношенную или деформированную щеку не следует оценивать только по общему диаметру: важны состояние посадочного места, геометрия поверхности, положение относительно ремня и корректное сопряжение со смежными деталями.

Что проверить перед выбором

• Модель скутера: заявленное применение — Yamaha JOG 50. Для разных поколений и исполнений этой серии конструкция деталей может различаться.
• Посадочный размер: у этой щеки указан d-13. Его необходимо сопоставить с размером демонтированной детали и параметрами установленного вариатора.
• Исполнение: товар представлен со ступицей; при сравнении учитывайте форму центральной части и порядок расположения сопрягаемых компонентов.
• Материал: щека алюминиевая. Этот признак также следует учитывать при подборе детали на замену.
• Конструкция наружной стороны: радиальные лопасти и центральная посадочная часть должны соответствовать конфигурации вариатора скутера.

Установка и обслуживание

Перед монтажом рекомендуется очистить место установки и проверить соседние компоненты переднего вариатора: подвижную щеку, втулку, ремень, крепеж и посадочную часть вала. На сопрягаемых поверхностях не должно оставаться загрязнений или фрагментов поврежденных деталей. Щека должна устанавливаться без перекоса, а ремень и остальные компоненты — занимать предусмотренное конструкцией положение. Порядок сборки и затяжку крепежа следует выбирать по сервисным требованиям конкретной модификации Yamaha JOG 50.

Эта позиция подходит для ремонта штатного переднего вариатора, когда нужна алюминиевая неподвижная щека d-13 в исполнении со ступицей. До установки сопоставьте ее с демонтированной деталью по посадочному размеру, центральному профилю, форме наружной части и расположению всех прилегающих компонентов. Такая проверка помогает исключить выбор детали для другой версии трансмиссии и собрать вариатор без несовместимых сочетаний.
