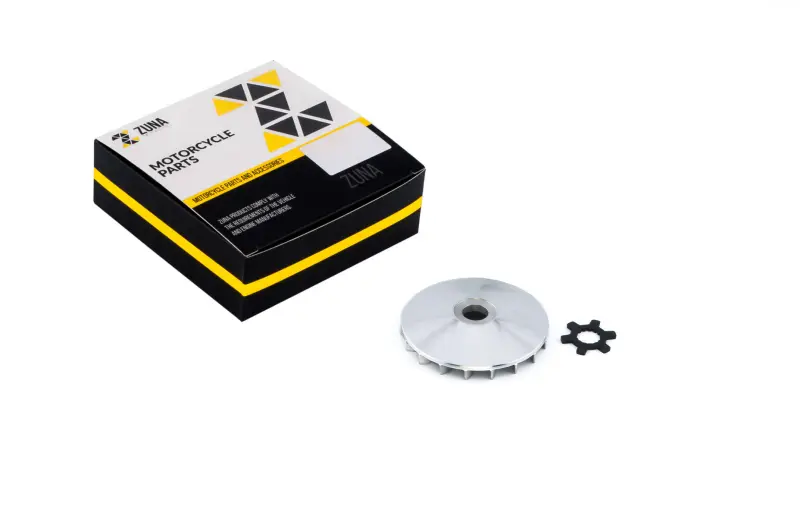

Неподвижная алюминиевая щека вариатора ZUNA для Stels 50 и Yamaha JOG 90, 2T, d-16, со ступицей

Неподвижная щека вариатора ZUNA для Stels 50 и Yamaha JOG 90

Алюминиевая неподвижная щека предназначена для переднего вариатора двухтактных скутеров Stels 50 и Yamaha JOG 90 с посадочным параметром d-16. Деталь образует одну из поверхностей ведущего шкива, между которыми перемещается клиновой ремень. При изменении оборотов подвижная половина шкива приближается к неподвижной, поэтому ремень переходит на другой рабочий диаметр и вариатор плавно изменяет передаточное отношение.

Эта версия ZUNA выполнена со ступицей и рассчитана на конфигурацию переднего вариатора под размер 16 мм. Она подходит для ремонта, при котором нет необходимости приобретать весь вариатор в сборе: можно заменить наружную неподвижную часть, сохранив исправные компоненты механизма. Такой вариант актуален при повреждении поверхности, контактирующей с ремнем, деформации детали, износе центральной посадки или обнаружении других дефектов во время обслуживания трансмиссии.

Что учитывать при подборе

Обозначение модели скутера само по себе недостаточно для безошибочного выбора, поскольку техника одной серии может иметь разные варианты двигателя и переднего вариатора. Основной проверяемый параметр этой щеки — d-16. До установки сопоставьте ее со снятой деталью и убедитесь, что совпадают диаметр посадки, общая форма, положение ступицы, профиль поверхности под ремень и расположение сопрягаемых деталей. Особенно внимательно следует отличать эту модификацию от щек Yamaha JOG 50 под d-13: внешне близкие детали с разной посадкой не являются взаимозаменяемыми.

• Тип: неподвижная щека переднего вариатора.
• Применение: двухтактные Stels 50 и Yamaha JOG 90 соответствующей конфигурации.
• Посадочный параметр: d-16.
• Материал щеки: алюминий.
• Исполнение: со ступицей.
• Производитель: ZUNA.

Роль детали в вариаторе

Неподвижная щека служит опорной стороной ведущего шкива и работает совместно с подвижной щекой и ремнем. Геометрия обеих поверхностей определяет, насколько свободно ремень меняет радиус движения. Поэтому состояние зоны контакта важно оценивать при каждом разборе вариатора: на ней не должно быть выраженных повреждений, способных мешать равномерному ходу ремня. Одновременно проверяют состояние ремня, подвижной щеки, втулки и крепежных компонентов, чтобы новая деталь не работала вместе с явно изношенными соседними частями.

Радиальные ребра на наружной стороне являются частью конструкции щеки. Центральная зона предназначена для установки на вал вариатора, а ступица относится к указанному исполнению детали. При монтаже поверхности следует очистить от загрязнений, после чего собрать механизм в предусмотренной производителем скутера последовательности. Крепеж затягивают с моментом, установленным сервисной документацией конкретной модели; ударный монтаж и перекос детали недопустимы.

Когда стоит заменить щеку

Поводом для замены становятся трещины, деформация, заметные повреждения поверхности под ремень или износ посадочной зоны. Если разборка выполняется из-за нестабильной работы трансмиссии, необходимо оценить весь передний вариатор, поскольку похожие проявления могут быть связаны не только со щекой, но и с ремнем, роликами либо подвижной частью шкива. Правильно подобранная щека d-16 восстанавливает штатную геометрию соответствующей конфигурации ведущего шкива и позволяет выполнить адресный ремонт без необоснованной замены исправных деталей.
